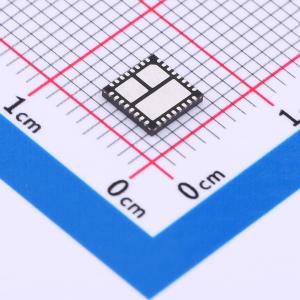

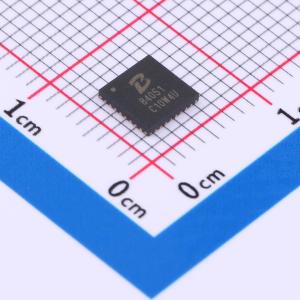

温馨提醒：图片仅供参考，商品以实物为准
PL84051
36V 5A单片降压开关稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PL84051是一款36V、5A的单片降压开关稳压器,具有宽输入电压范围（4.5V至36V）和宽输出电压范围（2V至32V）。集成40V、11mΩ高侧和40V、13mΩ低侧MOSFET,提供5A连续负载电流。支持动态编程输入电流、输出电流和输出电压,具有可调开关频率（150kHz至1200kHz）和全面的保护功能,包括输出短路保护、逐周期限流、热关断等。提供5V/55mA低静态电流LDO,用于系统MCU供电。
- 品牌名称
- POWLICON(宝砾微)
- 商品型号
- PL84051
- 商品编号
- C2931199
- 商品封装
- QFN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.6V~32V | |
| 输出电压 | 2V~32V | |
| 输出电流 | 5A | |
| 开关频率 | 150kHz~1.2MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
PL84051集成了一个高效同步降压开关稳压器，其中包含一个40V、11mΩ的高端MOSFET和一个40V、13mΩ的低端MOSFET，可在4.5V至36V的宽工作输入电压范围内提供5A的连续负载电流。 PL84051采用恒定导通时间控制。根据FREQ引脚与GND引脚之间不同的电阻值，开关频率可设置为150kHz、300kHz、600kHz或1200kHz。该器件还具备可编程软启动功能，并提供各种保护功能，包括逐周期限流、输入欠压锁定（UVLO）、输出过压保护（OVP）、输入过压保护、热关断和输出短路保护等。 PL84051提供电压控制环路、恒流环路和热调节环路。
商品特性
- 具备5A连续输出电流能力
- 4.5V至36V宽工作输入范围
- 2V至32V宽输出范围
- 集成40V、11mΩ高端和40V、13mΩ低端功率MOSFET开关
- 使用PWM信号或模拟信号对输入电流、输出电流和输出电压进行动态编程
- 使用电阻调节开关频率
- 采用频率抖动技术以实现良好的EMI性能
- 具备全面的保护功能，包括输出短路保护（OSP）、逐周期输入和输出峰值电流限制、热调节、热关断、输入欠压锁定、输入过压保护、输出过压保护等
- 具有稳定恒流环路的输入或输出平均电流限制
- 5V/55mA低静态电流LDO为系统MCU供电
- QFN5x5 - 32封装
应用领域
- 汽车启停系统
- 移动电源/车载充电器
- 工业PC电源
- USB电源传输
