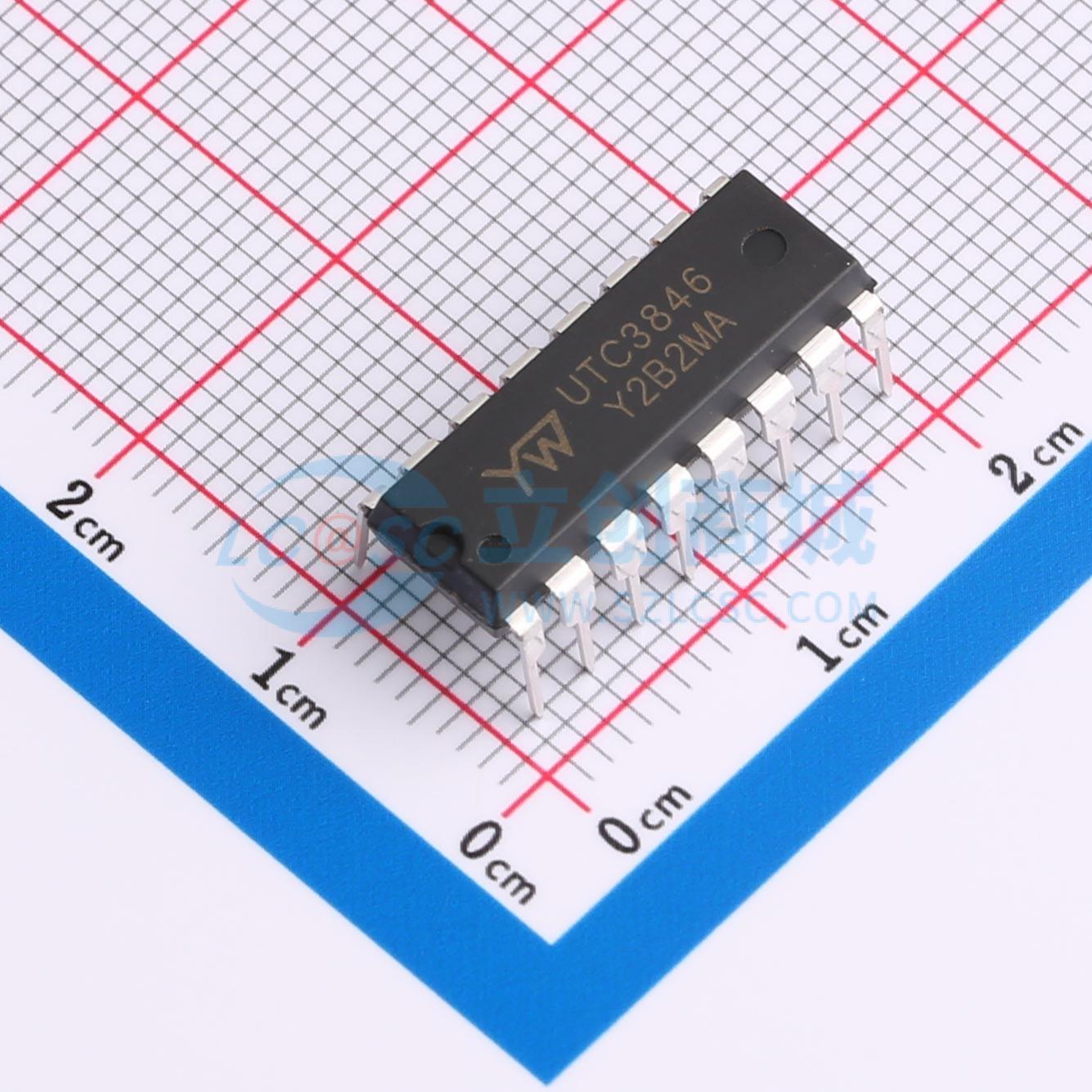

温馨提醒：图片仅供参考，商品以实物为准
UTC3846D
8V~40V 80ppm/℃
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- YW(友旺)
- 商品型号
- UTC3846D
- 商品编号
- C2931051
- 商品封装
- DIP-16-300mil
- 包装方式
- 管装
- 商品毛重
- 1.67克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 固定 | |
| 工作电压 | 8V~40V | |
| 输出电压 | 5.1V |
| 属性 | 参数值 | |
|---|---|---|
| 精度 | ±1% | |
| 温度系数 | 80ppm/℃ | |
| 噪声(10Hz-10kHz) | 100uVrms | |
| 工作温度 | 0℃~+70℃ |
商品概述
UTC3846控制IC具备实现固定频率、电流模式控制方案所需的所有特性，同时将外部元件数量降至最低。这种技术的卓越性能体现在改善的线性调整率、增强的负载响应特性以及更简单、易于设计的控制环路。拓扑优势包括固有的逐脉冲限流能力、推挽式转换器的自动对称校正，以及在保持均流的同时实现“功率模块”并联的能力。 保护电路除了具备软启动功能外，还包括内置欠压锁定和可编程限流功能。此外，还提供关断功能，可实现自动重启的完全关断或锁定电源关闭。其他特性包括完全锁存操作、双脉冲抑制、截止时间调整能力以及精度为±1%的微调带隙基准源。
商品特性
- 自动前馈补偿
- 可编程逐脉冲限流
- 推挽配置下的自动对称校正
- 增强的负载响应特性
- 模块化电源系统的并联运行能力
- 具有宽共模范围的差分电流检测放大器
- 双脉冲抑制
- 500mA（峰值）图腾柱输出
- 精度为1%的带隙基准源
- 欠压锁定
- 软启动功能
- 关断端子
- 500kHz工作频率
