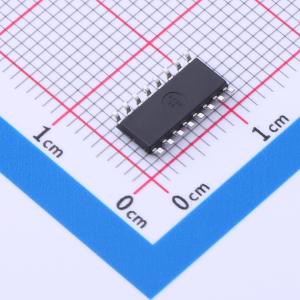

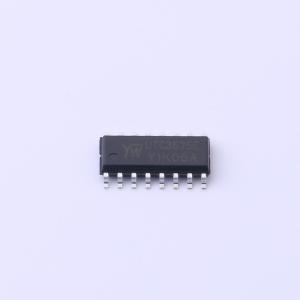

温馨提醒：图片仅供参考，商品以实物为准
UTC3525E
电压模式PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UTC3525是一款单片集成电路，包含了脉冲宽度调制稳压器所需的所有控制电路。芯片内有一个电压基准源、一个误差放大器、一个脉冲宽度调制器、一个振荡器、欠压锁定电路、软启动电路和输出驱动器。
- 品牌名称
- YW(友旺)
- 商品型号
- UTC3525E
- 商品编号
- C2931050
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.329克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 工作电压 | 8V~35V | |
| 开关频率 | 430kHz | |
| 耗散功率(Pd) | 1000mW |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | 49% | |
| 特性 | 欠压保护(UVP)；软启动 | |
| 工作温度 | 0℃~+70℃ |
商品概述
UTC3525是一款单片集成电路，包含了脉冲宽度调制稳压器所需的所有控制电路。芯片内有一个电压基准源、一个误差放大器、一个脉冲宽度调制器、一个振荡器、欠压锁定电路、软启动电路和输出驱动器。
商品特性
- 5.1V ± 1% 基准电压
- 振荡器同步端子
- 内部软启动
- 死区时间控制
- 欠压锁定
