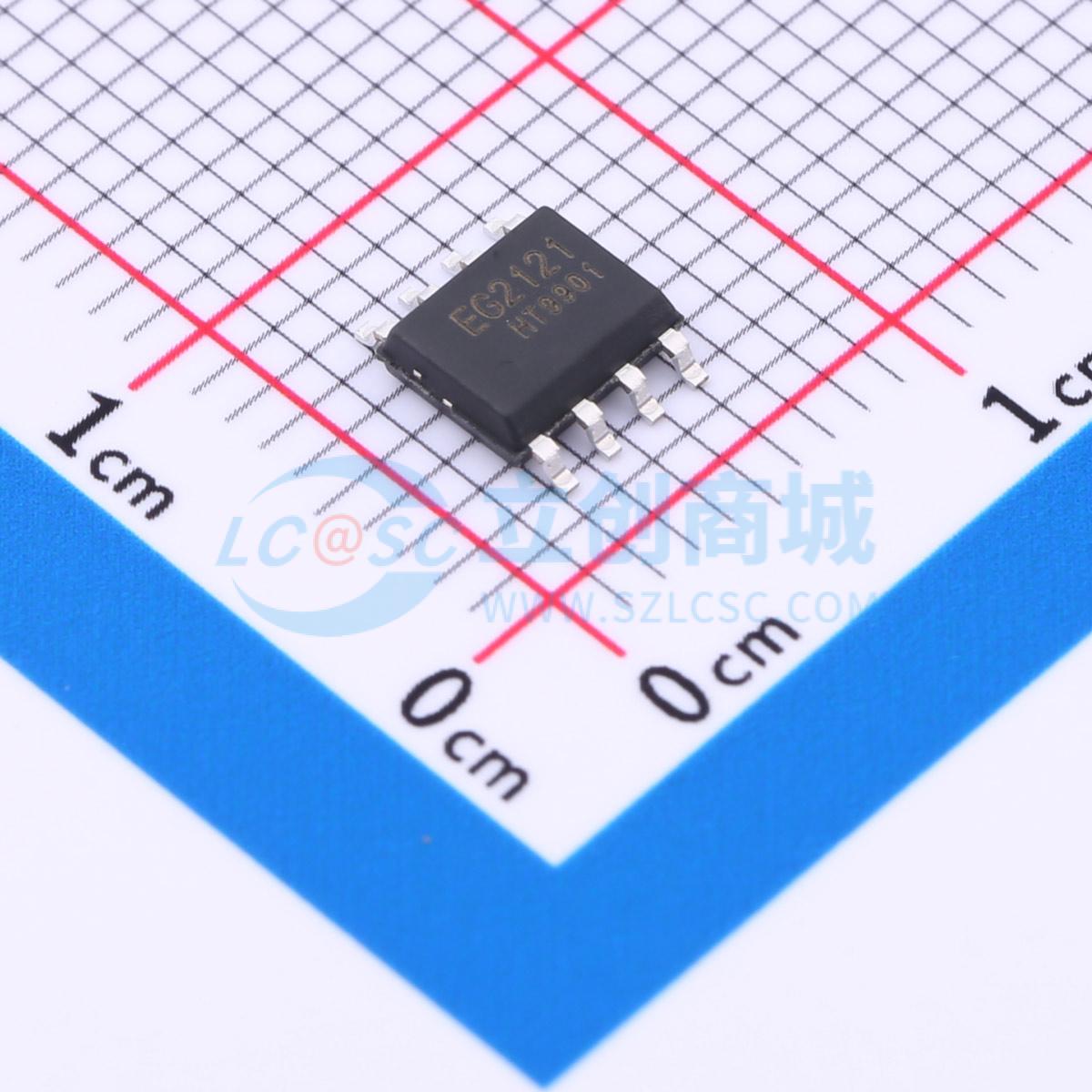

EG2121

EG2121是一款高性价比的大功率MOS管、IGBT管栅极驱动专用芯片，内部集成了逻辑信号输入处理电路、死区时控制电路、欠压关断电路、闭锁电路、电平位移电路、脉冲滤波电路及输出驱动电路，专用于无刷电机控制器中的驱动电路。 EG2121高端的工作电压可达200V，低端Vcc的电源电压范围宽10V~20V，静态功耗低。该芯片具有闭锁功能防止输出功率管同时导通，输入通道HIN内部200K下拉电阻和LIN内部上拉到5V，在输入悬空时使上、下功率MOS管处于关闭状态，输出电流能力IO+/- 0.8A/1.2A，采用SOP8封装。

• 高端悬浮自举电源设计，耐压可达200V
• 适应5V、3.3V输入电压
• 最高频率支持500KHZ
• 带VCC欠压保护
• 输出电流能力IO+/- 0.8A/1.2A
• 内建死区控制电路自带闭锁功能，彻底杜绝上、下管输出同时导通
• HIN输入通道高电平有效，控制高端HO输出
• LIN输入通道低电平有效，控制低端LO输出
• 外围器件少
• 封装形式：SOP8无铅无卤符合ROHS标准

• 移动电源高压快充开关电源
• 变频水泵控制器
• 200V降压型开关电源
• 电动车控制器
• 无刷电机驱动器
• 高压Class-D类功放
