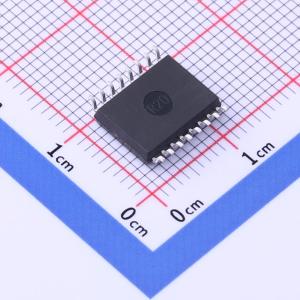

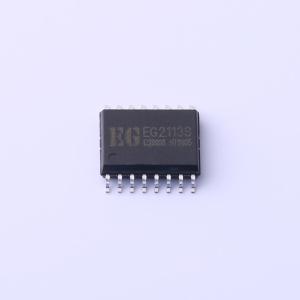

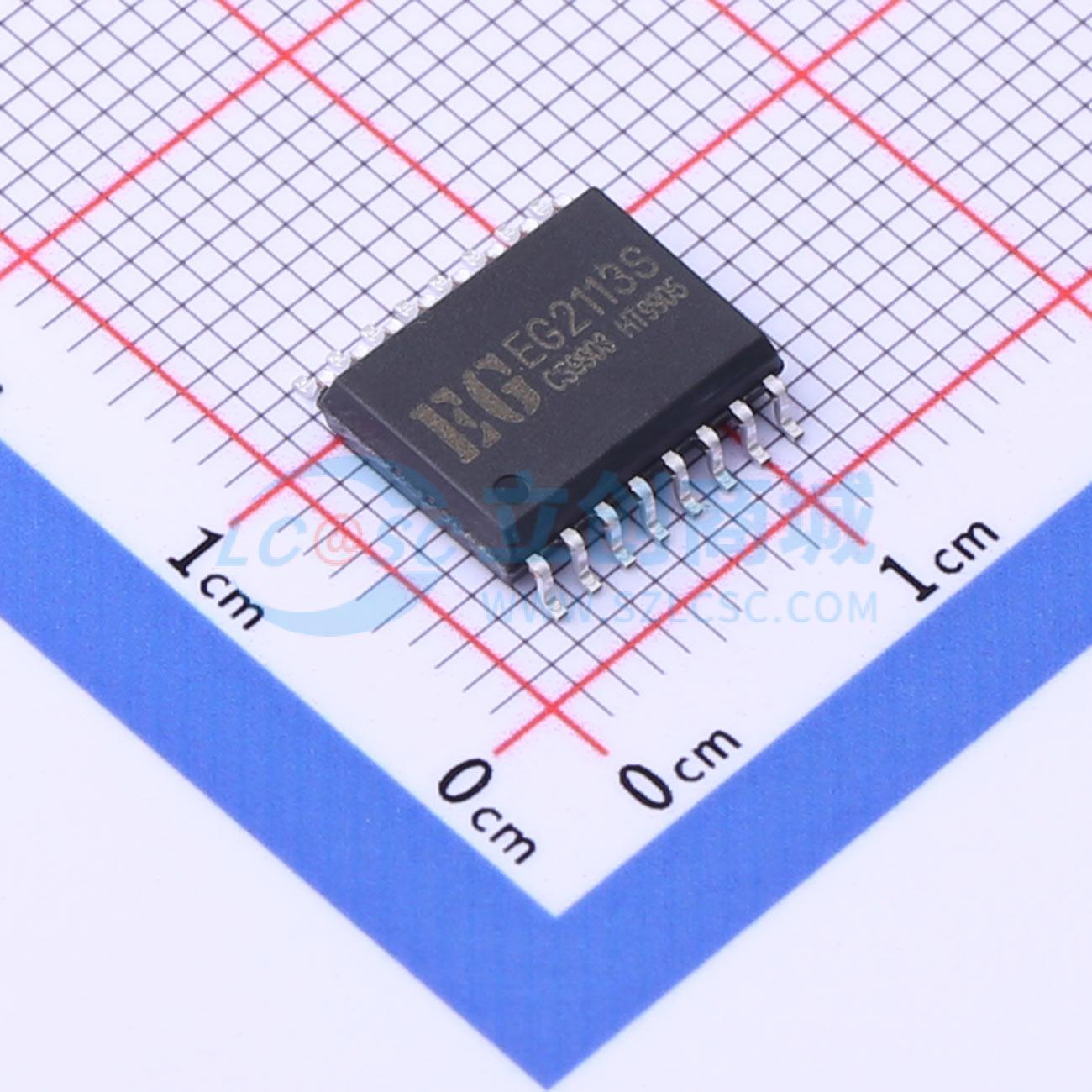

EG2113S

EG2113S是一款高性价比的大功率MOS管、IGBT管栅极驱动专用芯片，内部集成了逻辑信号输入处理电路、死区时控制电路、闭锁电路、电平位移电路、脉冲滤波电路及输出驱动电路，专用于无刷电机控制器中的驱动电路。 EG2113S高端的工作电压可达600V，低端Vcc的电源电压范围宽2.8V~20V，静态功耗小于5uA。该芯片具有闭锁功能防止输出功率管同时导通，输入通道HIN和LIN内建了一个200K下拉电阻，在输入悬空时使上、下功率MOS管处于关闭状态，输出电流能力I0+/- 2A/2A，采用SO16(宽体)封装。

• 高端悬浮自举电源设计，耐压可达600V
• 适应5V、3.3V输入电压
• 最高频率支持500KHZ
• 低端VCC电压范围2.8V - 20V
• 输出电流能力I0+/- 2A/2A
• 内建死区控制电路
• 自带闭锁功能，彻底杜绝上、下管输出同时导通
• HIN输入通道高电平有效，控制高端HO输出
• LIN输入通道高电平有效，控制低端LO输出
• 外围器件少
• 静态电流小于5uA，非常适合电池场合
• 封装形式：SOP16(宽体)

• 正弦波逆变器
• 变频水泵控制器
• 方波逆变器
• 电动车控制器
• 无刷电机驱动器
• 高压Class - D类功放
