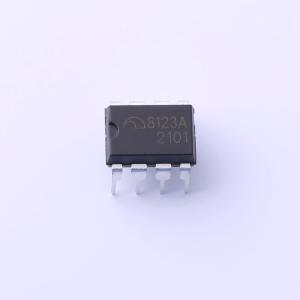

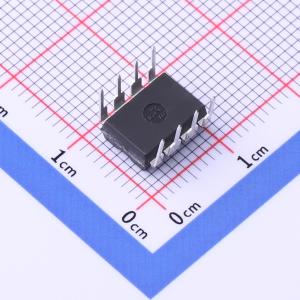

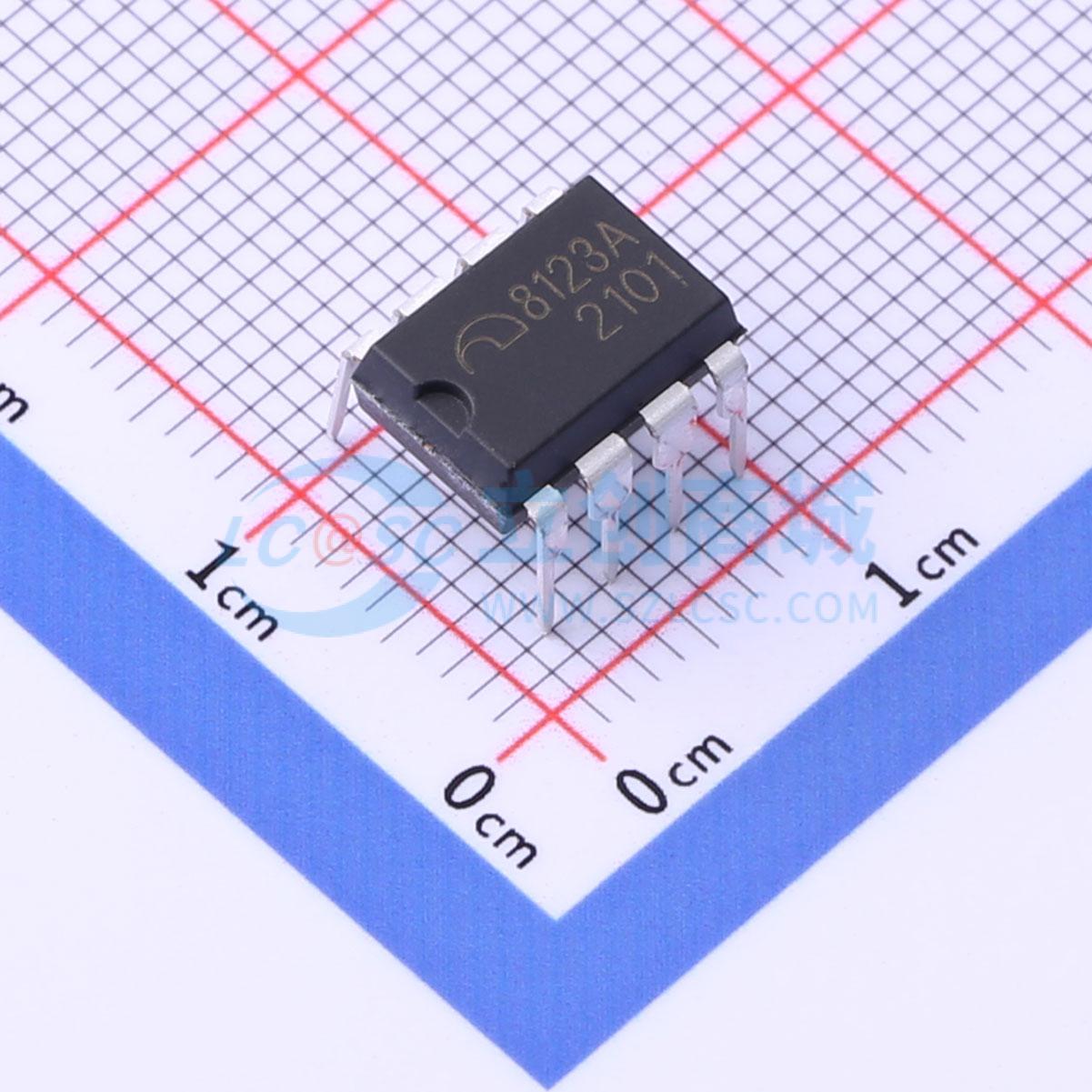

ME8123AD8G
高性能电流模式PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ME8123是一个高性能电流模式PWM控制器，内置650V/7A功率MOSFET。在85V~265V的宽电压范围内提供高达36W的输出功率（佩戴散热器可以达到40W）。 ME8123低至5uA的启动电流，以及在输出功率较小时自动进入绿色模式，从而实现了在220V输入电压时小于100mW的待机空耗。
- 品牌名称
- MICRONE(南京微盟)
- 商品型号
- ME8123AD8G
- 商品编号
- C2927388
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.861克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 工作电压 | 10V~30V | |
| 开关频率 | 60kHz~75kHz | |
| 耗散功率(Pd) | 1.39W | |
| 最大占空比 | 80% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 650V | |
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -20℃~+85℃ |
商品概述
ME8123是一个高性能电流模式PWM控制器，内置650V/7A功率MOSFET。在85V~265V的宽电压范围内提供高达36W的输出功率（佩戴散热器可以达到40W）。 ME8123低至5uA的启动电流，以及在输出功率较小时自动进入绿色模式，从而实现了在220V输入电压时小于100mW的待机空耗。并且使进入20KHz以下的音频区的范围最小化，以保证在正常工作状态无异音。另外ME8123集成频率抖动功能，可以有效简化EMI设计。 ME8123拥有完善的保护功能，包括过流保护（OCP），过载保护（OLP），欠压锁定（UVLO），过压保护（OVP）, 过温保护（OTP）等，以确保系统可靠的工作。
商品特性
- 超低启动电流
- 降噪功能
- 轻载进入绿色模式
- 频率抖动功能
- 过功率补偿
- 前沿消隐
- 斜坡补偿
- 完善的保护：OCP，OLP，UVLO，OVP，OTP
应用领域
- 适配器
- 机顶盒
- 开放式电源PD快充
