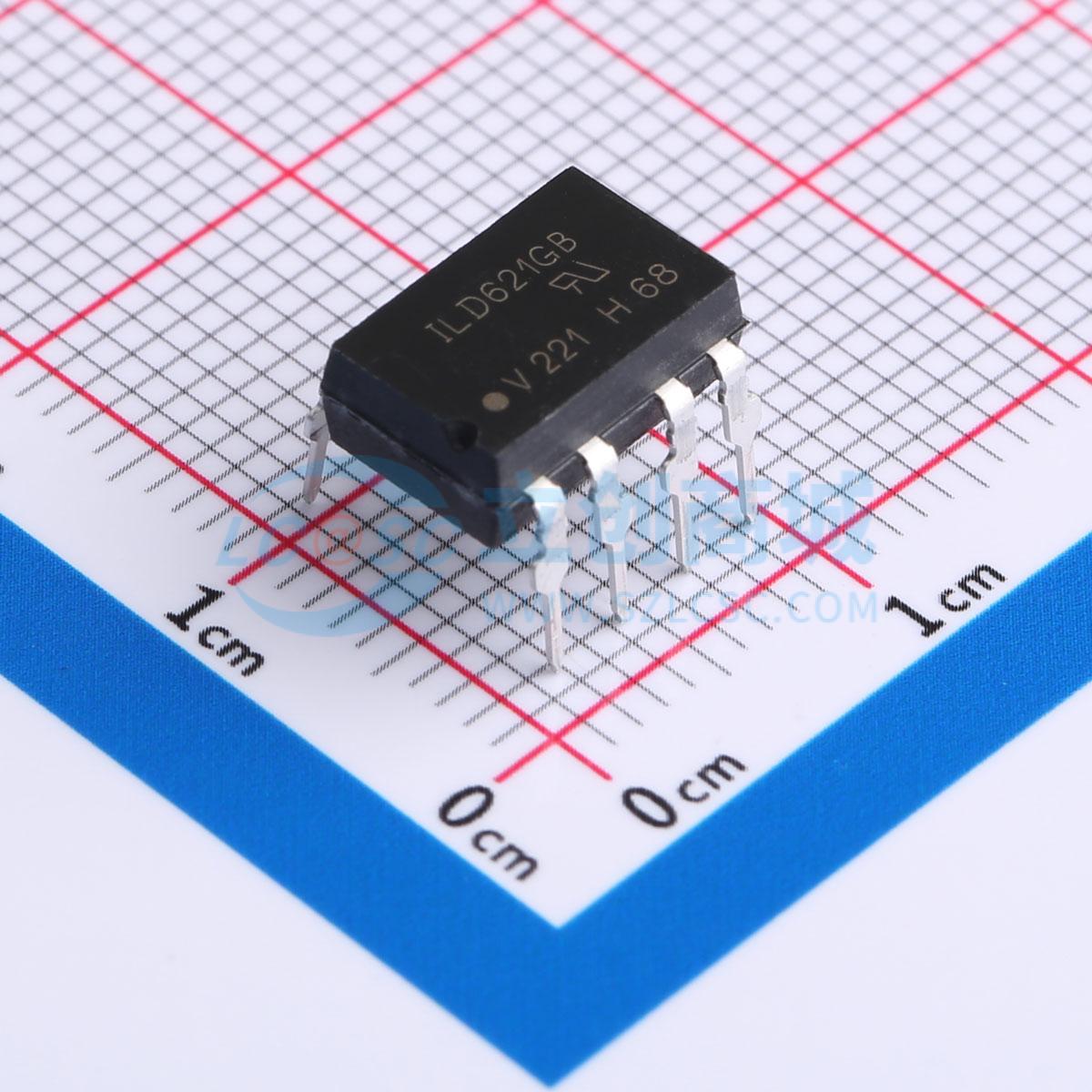

ILD621GB
光耦合器，光电晶体管输出(双通道，四通道)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ILD621/ILQ621 和 ILD621GB/ILQ621GB 是多通道光电晶体管光耦合器，采用 GaAs 红外发光二极管发射器和高增益 NPN 硅光电晶体管。这些器件采用双模塑绝缘技术制造。这种组装工艺可承受 7500 VDC 的测试电压
- 品牌名称
- VISHAY(威世)
- 商品型号
- ILD621GB
- 商品编号
- C2926932
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 1.45克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.15V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5.3kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 70V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 2 | |
| 集射极饱和电压(VCE(sat)) | 400mV@1mA,0.2mA | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 30% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 400mW | |
| 正向电流(If) | 60mA |
商品特性
- TLP621-2/-4 和 TLP621GB-2/-4 无铅版本的替代品
- 高集电极-发射极电压，BVCEO=70 V
- 双通道和四通道封装特点：
- 较低的引脚和部件数量，符合RoHS
- 更好的通道间CTR匹配
- 改进的共模抑制
- 隔离测试电压，5300 VRMS
- 无铅组件
- 组件符合RoHS 2002/95/EC 和 WEEE 2002/96/EC标准
