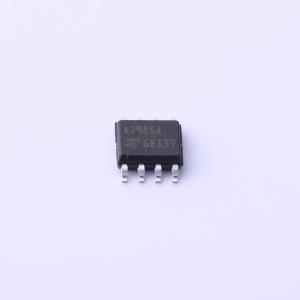

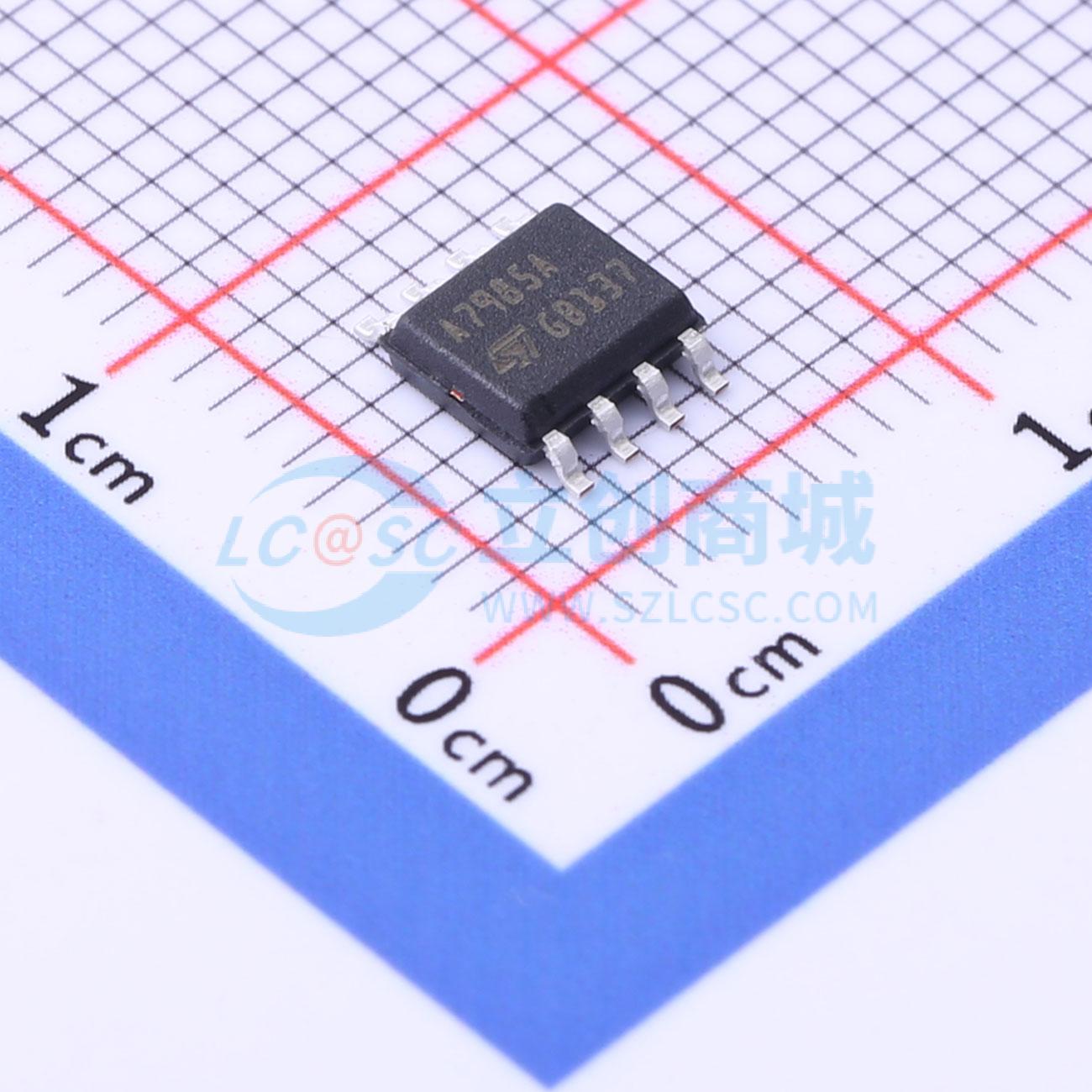

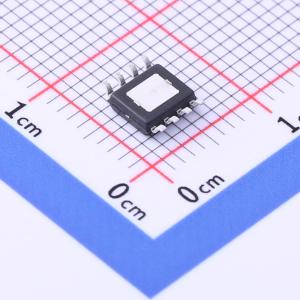

A7985ATR

汽车应用的降压开关调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: A7985A是一款专为汽车应用设计的降压开关调节器,具有2.5A限流嵌入式功率MOSFET,能够提供高达2A的输出电流。输入电压范围为4.5V至38V,输出电压可调范围为0.6V至输入电压。开关频率为250kHz,可编程至1MHz。该器件采用HSOP8封装,具有AEC-Q100认证。
品牌名称: ST(意法半导体)
商品型号: A7985ATR
商品编号: C2926948
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.15克(g)

商品参数

商品概述

A7985A是一款降压型开关稳压器，内置电流限制为2.5 A（最小值）的功率MOSFET，因此根据应用条件，它能够向负载提供高达2 A的电流。输入电压范围为4.5 V至38 V；输出电压可设置为从0.6 V至输入电压（VIN）。该器件所需的外部元件最少，内部集成了一个250 kHz的开关频率振荡器，其频率可通过外部调节，最高可达1 MHz。带有散热焊盘的HSOP8封装可将热阻Rth(JA)降至40 ℃/W。

商品特性

通过AEC-Q100认证（更多详情请参阅生产件批准程序PPAP）
2 A直流输出电流
4.5 V至38 V输入电压
输出电压可从0.6 V开始调节
250 kHz开关频率，可编程至最高1 MHz
内部软启动和使能功能
低压差工作：100%占空比
电压前馈
零负载电流工作模式
过流和热保护
HSOP8封装

应用领域

专门用于汽车应用
汽车LED驱动

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~38V
	输出电压	600mV~38V
	输出电流	2A
	开关频率	250kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
