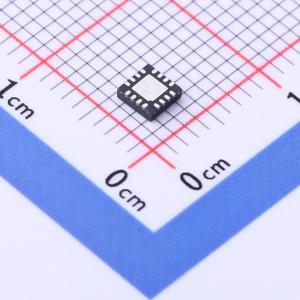

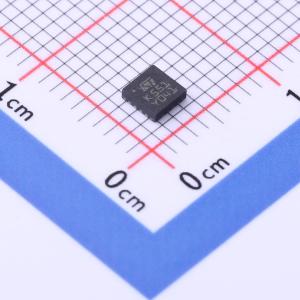

LM339QT
低功耗四通道电压比较器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该系列器件包含四个独立的精密电压比较器，其中LM339A、LM239A和LM139A的失调电压最大低至2 mV。每个比较器专门设计为可在宽电压范围内由单电源供电运行，也可采用双电源供电。 这些比较器还具有独特特性，即使采用单电源供电，其输入共模电压范围也包含地电位。
- 品牌名称
- ST(意法半导体)
- 商品型号
- LM339QT
- 商品编号
- C2926946
- 商品封装
- TQFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 四路 | |
| 输入失调电压(Vos) | 1mV | |
| 输入偏置电流(Ib) | 25nA | |
| 输出模式 | TTL；CMOS |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | 0℃~+70℃ | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 输入失调电流(Ios) | 5nA | |
| 响应时间(tr) | 1.3us |
商品概述
该系列器件包含四个独立的精密电压比较器，其中LM339A、LM239A和LM139A的失调电压最大低至2 mV。每个比较器专门设计为可在宽电压范围内由单电源供电运行，也可采用双电源供电。 这些比较器还具有独特特性，即使采用单电源供电，其输入共模电压范围也包含地电位。
商品特性
- 所有器件的单电源电压范围宽，或支持双电源供电：+2至+36 V或±1 V至±18 V
- 电源电流极低（1.1 mA），且与电源电压无关
- 输入偏置电流低：典型值25 nA
- 输入失调电流低：典型值±5 nA
- 输入失调电压低：典型值±1 mV
- 输入共模电压范围包含地电位
- 输出饱和电压低：典型值250 mV；（灌电流I_SINK = 4 mA）
- 差分输入电压范围等于电源电压
- 输出与TTL、DTL、ECL、MOS、CMOS兼容
