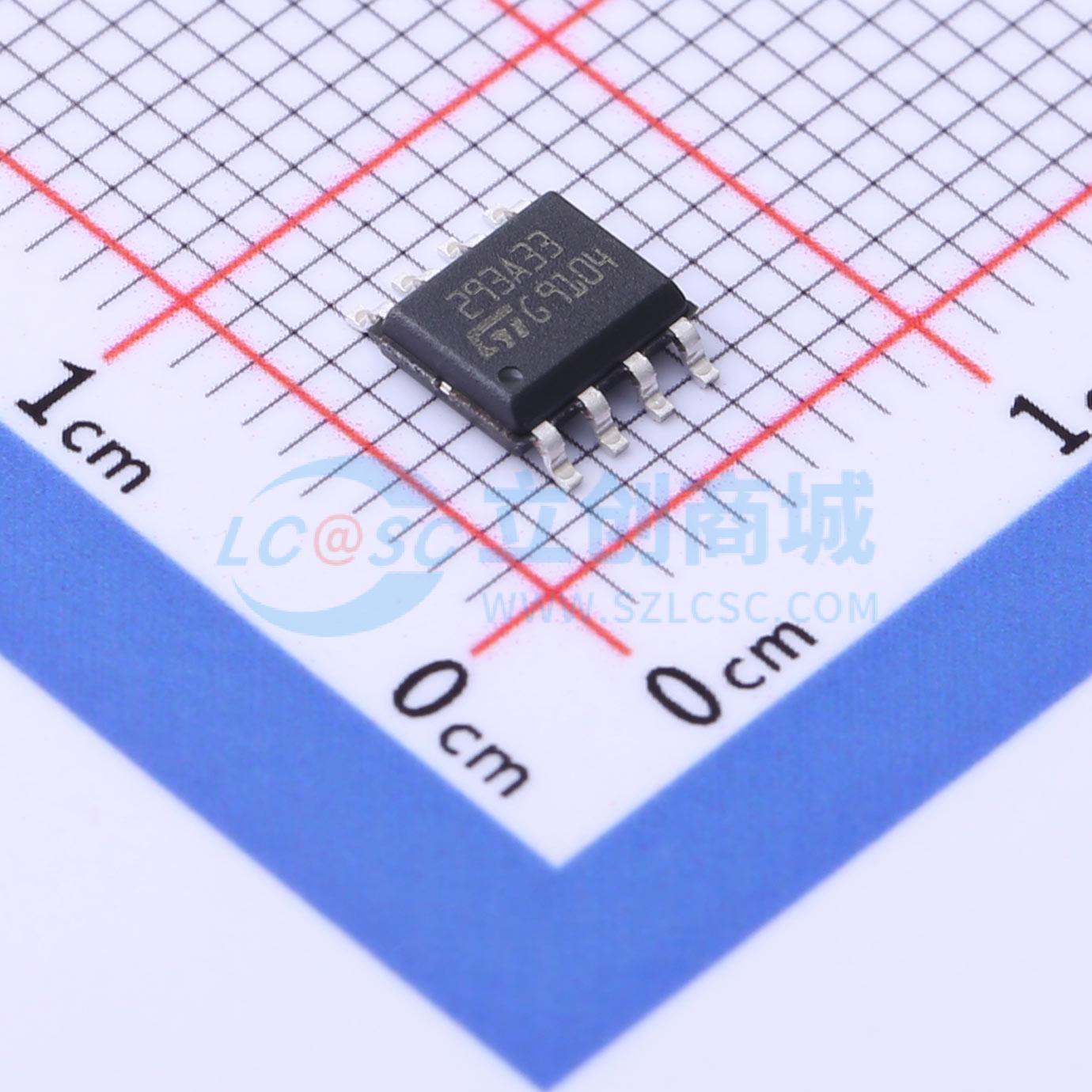

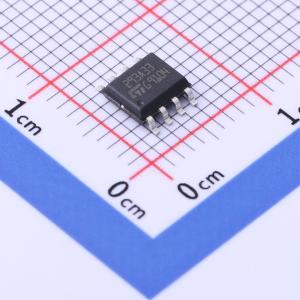

温馨提醒：图片仅供参考，商品以实物为准
LM2931AD33R
3.3V 100mA 26V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ST(意法半导体)
- 商品型号
- LM2931AD33R
- 商品编号
- C2926942
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.215克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 26V | |
| 输出电压 | 3.3V | |
| 输出电流 | 100mA | |
| 电源纹波抑制比(PSRR) | 78dB@(120Hz) | |
| 压差 | 600mV@(100mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 30mA | |
| 噪声 | 330uVrms | |
| 功能特性 | 短路保护；使能控制；过流保护；反极性电压保护；输入过压保护；热关断 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
LM2931是极低压差稳压器。极低的压差电压和低静态电流使其特别适合低噪声、低功耗应用和电池供电系统。在8引脚配置（SO-8）中，与旧的L78L系列完全兼容，提供关断逻辑控制功能。这意味着当设备用作本地稳压器时，可以将部分电路板置于待机状态，降低总功耗。LM2931可防止反向电池安装或双电池跳转。在瞬态期间，如60V负载突降，当输入电压超过规定的最大工作输入电压26V时，稳压器会自动关闭以保护内部电路和负载。
商品特性
- AEC-Q100合格（仅DPAK）
- 极低的压差电压（10mA负载时典型值90mV）
- 低静态电流（100mA负载时典型值2.5mA）
- 输出电流高达100mA
- 可调（仅SO-8，输出电压从2.5V起）和固定（3.3V和5V）输出电压版本
- 内部电流和热限制
- 负载突降保护高达60V
- 反向瞬态保护高达-50V
- 温度范围：-40至125℃
- 可用封装：TO-92、DPAK、SO-8（带禁止控制）
应用领域
- 低噪声、低功耗应用
- 电池供电系统
- 汽车应用
