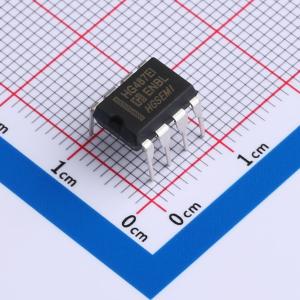

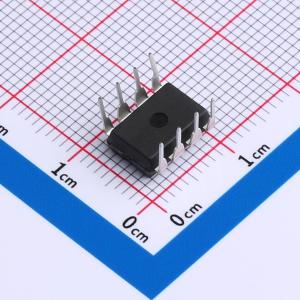

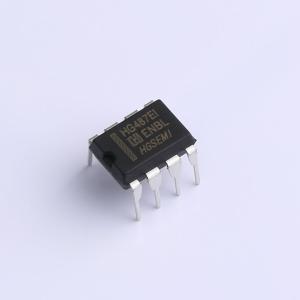

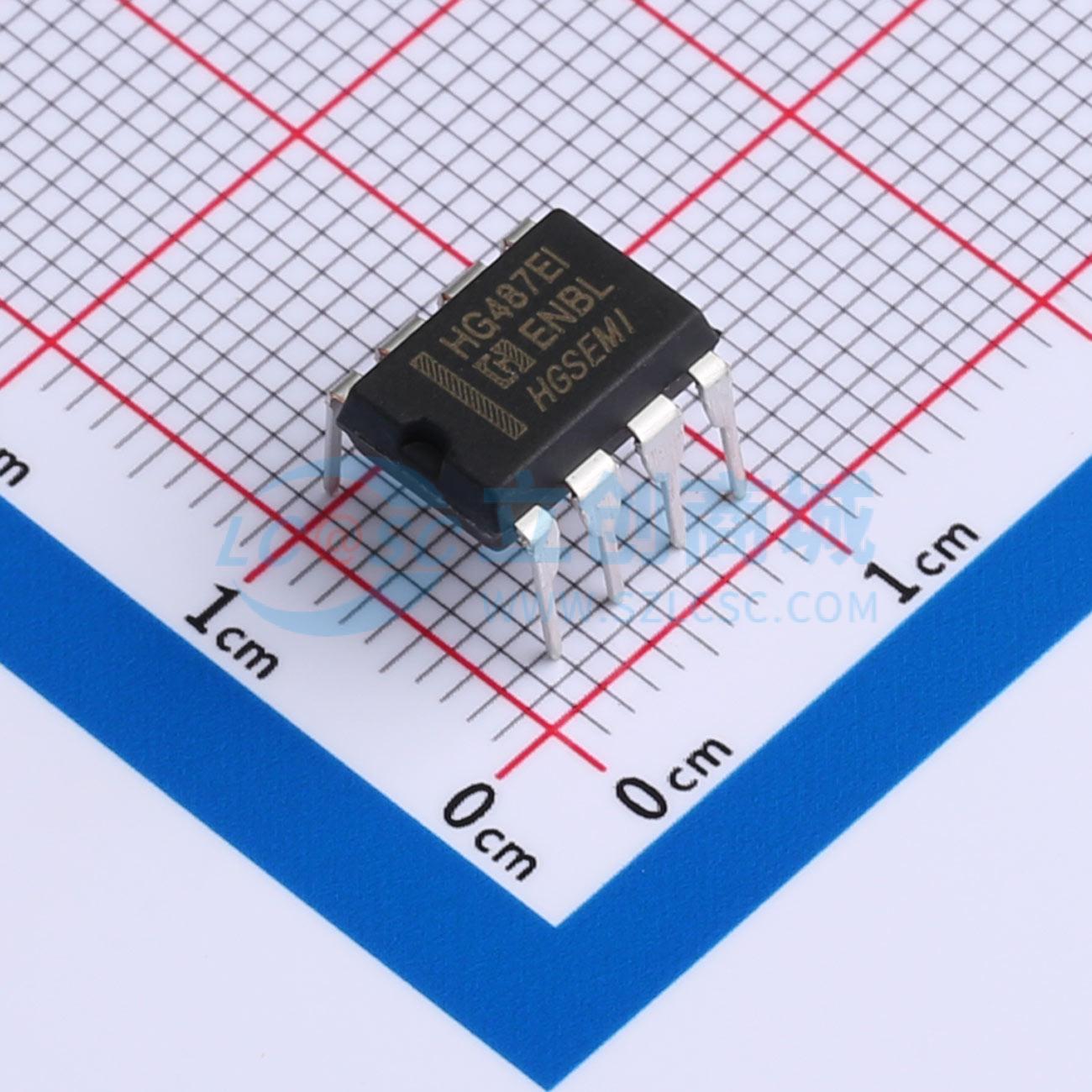

HG487EIN

250Kbps速率 5V最高工作电压

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HG481E – HG491E 是 +5.0V 供电、具有 ±16kV ESD 保护的 RS-485/RS-422 收发器。全系列都具有热插拔功能，在上电或热插入时可以消除总线上的故障瞬变信号。 HG481E – HG483E、HG487E – HG489E 具有低摆率驱动器，能够减小 EMI 和由于不恰当的终端匹配电缆所引起的反射，实现高达 500kbps 的无差错数据传输；HG485E/HG490E/HG491E 驱动器的摆率不受限制，可实现高达 16Mbps 的传输速率。
品牌名称: HGSEMI(华冠)
商品型号: HG487EIN
商品编号: C2926355
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.79克(g)

商品参数

商品概述

HG481E – HG491E 是 +5.0V 供电、具有 ±16kV ESD 保护的 RS-485/RS-422 收发器。全系列都具有热插拔功能，在上电或热插入时可以消除总线上的故障瞬变信号。 HG481E – HG483E、HG487E – HG489E 具有低摆率驱动器，能够减小 EMI 和由于不恰当的终端匹配电缆所引起的反射，实现高达 500kbps 的无差错数据传输；HG485E/HG490E/HG491E 驱动器的摆率不受限制，可实现高达 16Mbps 的传输速率。 HG483E/HG485E/HG487E 用于半双工通信；HG481E/HG482E/HG488E/HG489E/HG490E/HG491E 用于全双工通信。所有器件的接收器具有 1/8 单位负载输入阻抗，总线上可以挂接多达 256 个收发器。 HG481E/HG483E/HG485E/HG487E/HG488E/HG490E 采用 8 脚 DIP 和 8 脚 SOP 封装，HG482E/HG489E/HG491E 采用 14 脚 DIP 和 14 脚 SOP 封装。这些器件可以提供商用级或工业级温度范围。

HG481E – HG491E 系列高速 RS-485/RS-422 收发器包括一路驱动器和一路接收器。HG481E – HG491E 具有热插拔功能，支持热插入而不会产生数据传输错误(参考热插拔功能部分)。HG481E – HG483E 和 HG487E – HG489E 的低摆率驱动器可降低 EMI，并减小由不恰当的端接电缆引起的反射，能够实现最大 500kbps 的无差错数据传输；HG485E/HG490E/HG491E 的驱动器摆率不受限制，能够实现最大 16Mbps 的传输速率；所有器件均采用 +5.0V 单电源供电。驱动器具有输出短路限流功能。热关断电路保护驱动器不会出现功耗过大。进入热关断保护后，驱动器输出被置于高阻态。

商品特性

低功耗关断模式
DE 与 RE 采用热插拔输入结构
+5.0V 工作电压
总线上允许挂接多达 256 个收发器
具有摆率限制功能，有助于实现无差错数据传输(HG485E/HG490E/HG491E 除外)
I/O 口采用增强型 ESD 保护(±16kV IEC 61000 - 4 - 2 模型)
直接取代 SN65176、SN65LBC184 系列

应用领域

RS-422/RS-485 通讯
数字电表水表
工业控制
工业嵌入电脑和外设
安防监控系统
路由器和交换机
仪器仪表
电平转换
对 EMI 敏感收发器应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	4.5V~5.5V
	数据速率	500Kbps

	属性	参数值
	节点数	256
	静电保护	±16kV
	工作温度	-40℃~+85℃
	静态电流	900uA
	通讯模式	半双工
