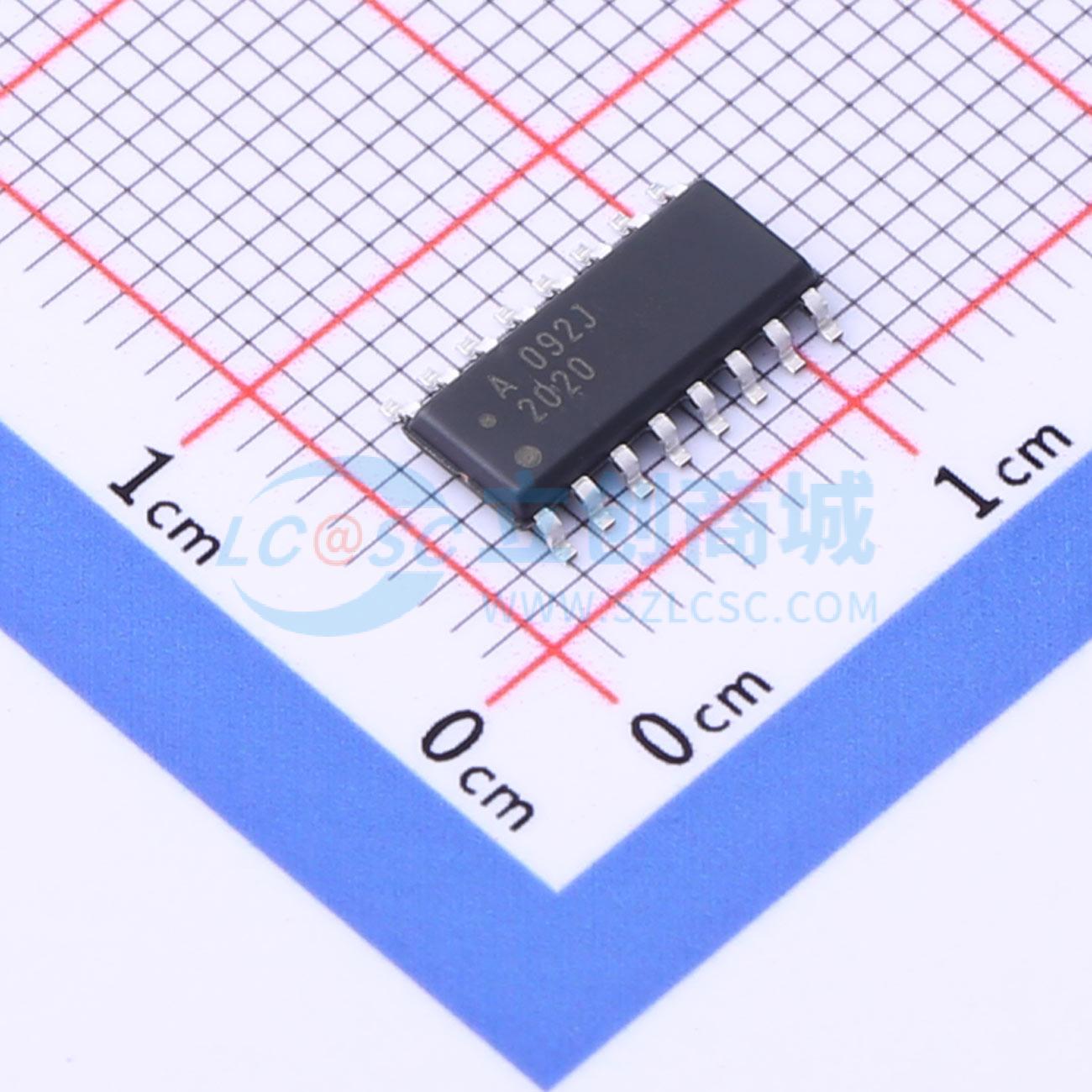

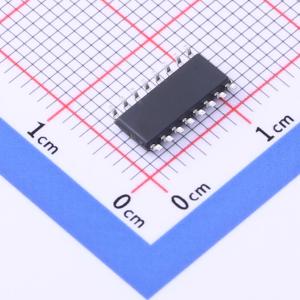

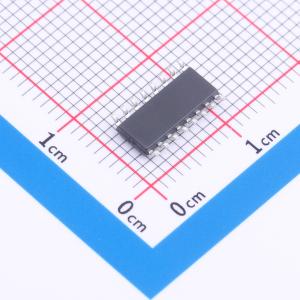

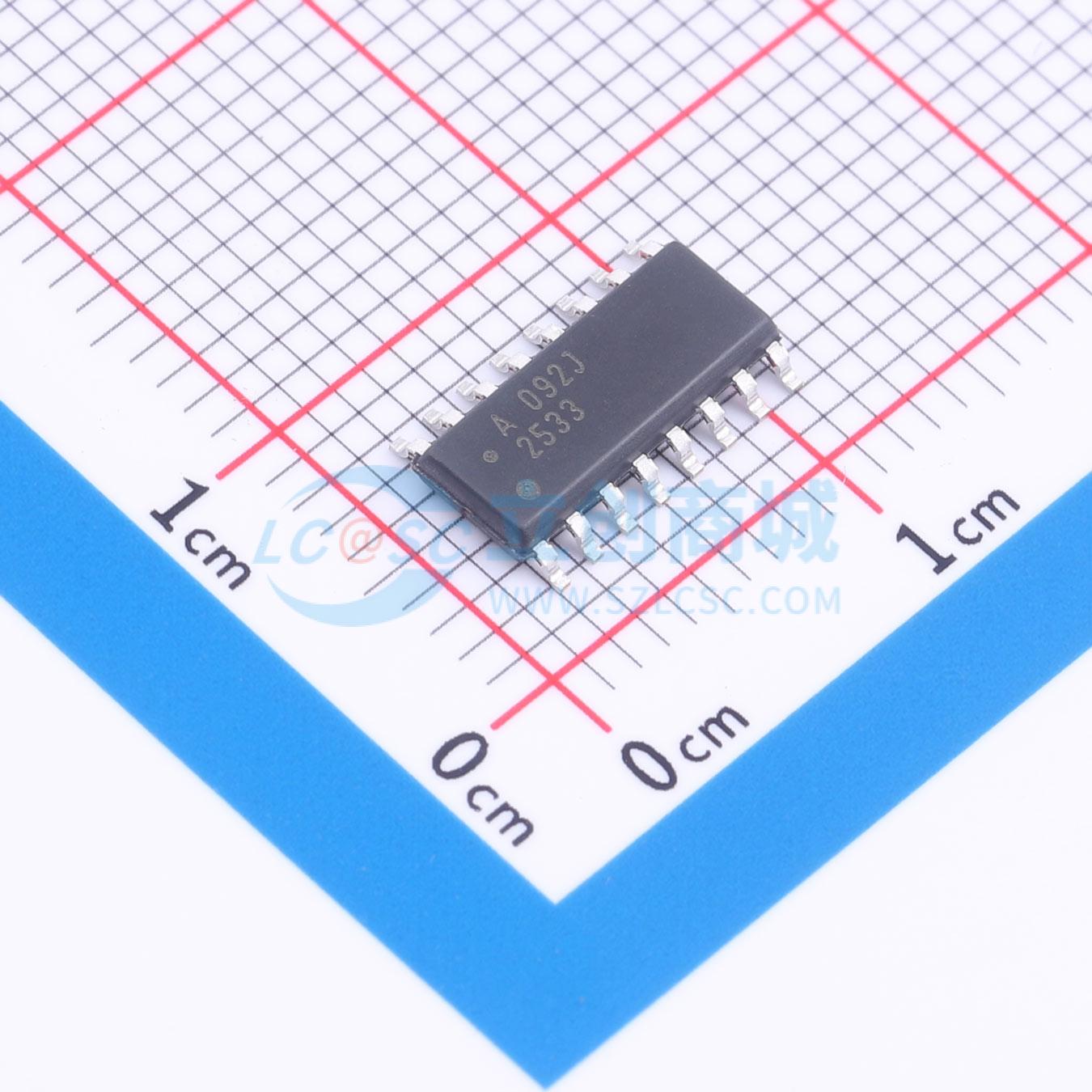

HCPL-092J-500E

高速数字隔离器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HCPL-90xx 和 HCPL-09xx CMOS 数字隔离器具有高速性能和出色的瞬态抗扰度指标。对称磁耦合屏障使这些器件的典型脉冲宽度失真为 2 ns，典型传播延迟偏差为 4 ns，数据速率达 100 Mbaud，使其成为业内最快的数字隔离器。单通道数字隔离器（HCPL-9000/-0900）具有低电平有效逻辑输出使能功能。双通道数字隔离器配置为单向（HCPL-9030/-0930）和双向（HCPL-9031/-0931），可在全双工模式下工作，非常适合数字现场总线应用。四通道数字隔离器配置为单向（HCPL-900J/-090J）、两通道同向且两通道反向（HCPL-901J/-091J）以及单通道同向且三通道反向（HCPL-902J/-092J）。这种高通道密度使其非常适合隔离数据转换设备、并行总线和外设接口。它们提供 8 引脚 PDIP、8 引脚鸥翼式、8 引脚 SOIC 封装以及 16 引脚 SOIC 窄体和宽体封装。其工作温度范围为 -40℃ 至 +100℃。
品牌名称: Broadcom(博通)
商品型号: HCPL-092J-500E
商品编号: C2926378
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.21克(g)

商品参数

商品概述

HCPL-90xx 和 HCPL-09xx CMOS 数字隔离器具有高速性能和出色的瞬态抗扰度指标。对称磁耦合屏障使这些器件的典型脉冲宽度失真为 2 ns，典型传播延迟偏差为 4 ns，数据速率达 100 Mbaud，使其成为业内最快的数字隔离器。单通道数字隔离器（HCPL-9000/-0900）具有低电平有效逻辑输出使能功能。双通道数字隔离器配置为单向（HCPL-9030/-0930）和双向（HCPL-9031/-0931），可在全双工模式下工作，非常适合数字现场总线应用。四通道数字隔离器配置为单向（HCPL-900J/-090J）、两通道同向且两通道反向（HCPL-901J/-091J）以及单通道同向且三通道反向（HCPL-902J/-092J）。这种高通道密度使其非常适合隔离数据转换设备、并行总线和外设接口。它们提供 8 引脚 PDIP、8 引脚鸥翼式、8 引脚 SOIC 封装以及 16 引脚 SOIC 窄体和宽体封装。其工作温度范围为 -40℃ 至 +100℃。

商品特性

与 +3.3V 和 +5V TTL/CMOS 兼容
最大脉冲宽度失真 3 ns
最大传播延迟偏差 6 ns
最大传播延迟 15 ns
高速：100 MBd
最小共模抑制比 15 kV/μs
三态输出（HCPL-9000/-0900）
2500V RMS 隔离
通过 UL1577 和 IEC 61010-1 认证

应用领域

数字现场总线隔离
多路复用数据传输
计算机外设接口
高速数字系统
隔离数据接口
逻辑电平转换

数据手册PDF

放大查看下载PDF

优惠活动

9.5折

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	数字隔离器
	正向通道数	1
	反向通道数	3
	默认输出	-
	隔离电压(Vrms)	2500

	属性	参数值
	CMTI(kV/us)	15kV/us
	工作温度	-40℃~+100℃
	工作电压(VCCA)	3V~5.5V
	工作电压(VCCB)	3V~5.5V
	传播延迟(tpd)	12ns
