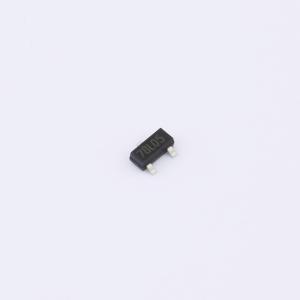

温馨提醒：图片仅供参考，商品以实物为准

LM78L05M3/TR

正电压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 三端正电压调节器采用内部限流和热关断功能，使其基本不会损坏。如果提供足够的散热片，它们可以提供高达100 mA的输出电流。它们旨在作为固定电压调节器，应用于广泛的领域，包括本地或板载调节，以消除与单点调节相关的噪声和分配问题。此外，它们可以与功率传输元件一起使用，以制作高电流电压调节器。用作齐纳二极管/电阻组合的替代品，通常可有效改善输出阻抗两个数量级，同时降低静态电流和噪声。
品牌名称: HGSEMI(华冠)
商品型号: LM78L05M3/TR
商品编号: C2926360
商品封装: SOT-23-3
包装方式: 编带
商品毛重: 0.0443克(g)

商品参数

商品概述

LM78Lxx 系列三端正电压稳压器采用内部限流和热关断功能，使其基本不会损坏。如果配备足够的散热片，它们可提供高达 100 mA 的输出电流。它们适用于广泛的应用场景，作为固定电压稳压器，包括本地或板载稳压，以消除与单点稳压相关的噪声和配电问题。此外，它们可与功率传输元件配合使用，制成大电流电压稳压器。LM78Lxx 系列可替代齐纳二极管/电阻组合，通常能将有效输出阻抗改善约两个数量级，同时降低静态电流和噪声。

商品特性

输出电流高达 100 mA
输出电压为 5V、6V、8V、9V、10V、12V、15V、18V、20V、24V、33V
热过载保护
短路保护
无需外部元件
精度为 ±5%

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	20V
	输出电压	5V
	输出电流	100mA
	电源纹波抑制比(PSRR)	49dB@(120Hz)
	压差	1.7V

	属性	参数值
	静态电流(Iq)	6mA
	噪声	40uV
	特性	短路保护；过热保护
	工作温度	0℃~+70℃@(Tj)
	输出极性	正极
	输出通道数	1
