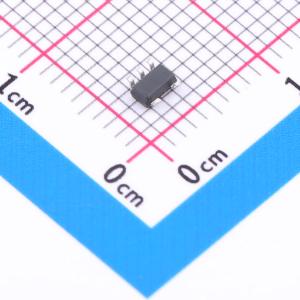

温馨提醒：图片仅供参考，商品以实物为准
HG376M5/TR
单电源、轨到轨输入/输出、零漂移CMOS运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 精密 (0.025mV)、低噪声 (7.5nV/rtHz)、低静态电流 (760uA) 运算放大器
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- HG376M5/TR
- 商品编号
- C2926365
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.048267克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 4.5MHz | |
| 输入偏置电流(Ib) | 20pA | |
| 输入失调电压(Vos) | 30uV | |
| 共模抑制比(CMRR) | 110dB | |
| 压摆率(SR) | 2.5V/us | |
| 输出电流 | 30mA | |
| 轨到轨 | 轨到轨输入,轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 10nV/℃ | |
| 静态电流(Iq) | 550uA | |
| 工作温度 | -45℃~+125℃ | |
| 单电源 | 1.8V~5.5V | |
| 双电源(Vee ~ Vcc) | 900mV~2.75V；-2.75V~-900mV | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 噪声密度(eN) | 30nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 10pA |
商品概述
HGx376放大器是单电源/双电源/四电源、微功耗、零漂移CMOS运算放大器，该放大器带宽为4.5MHz，具备轨到轨输入和输出，单电源工作电压范围为1.8V至5.5V。HGx376采用斩波稳定技术，可提供极低的失调电压（最大小于30μV），且在整个温度范围内接近零漂移。每个放大器的静态电源电流低至550μA，输入偏置电流低至20pA，使其成为低失调、低功耗和高阻抗应用的理想选择。HGx376具有出色的共模抑制比（CMRR），且不存在传统互补输入级的交越问题。这种设计在驱动模数转换器（ADC）时能实现卓越性能，不会降低差分线性度。 HG376采用SOT23 - 5和SOP - 8封装。HG2376采用MSOP - 8和SOP - 8封装。HG4376四通道放大器采用环保型SOP - 14和TSSOP - 14封装。在所有电源电压下，扩展温度范围为 - 45℃至 + 125℃，为设计提供了更大的灵活性。
商品特性
- 单电源工作电压范围：+1.8V~+5.5V
- 轨到轨输入/输出
- 增益带宽积：4.5MHz（典型值@25℃）
- 低输入偏置电流：20pA（典型值@25℃）
- 低失调电压：30μV（最大值@25℃）
- 静态电流：每个放大器550μA（典型值）
- 工作温度： - 45℃~+125℃
- 零漂移：0.01μV/℃（典型值）
- 内置射频抗电磁干扰（EMI）滤波器 小封装：HG376提供SOT - 23 - 5和SOP - 8封装 HG2376提供MSOP - 8和SOP - 8封装 HG4376提供SOP - 14和TSSOP - 14封装
应用领域
- 传感器应用
- 温度测量
- 电子秤
- 手持式测试设备
- 电池供电仪器
