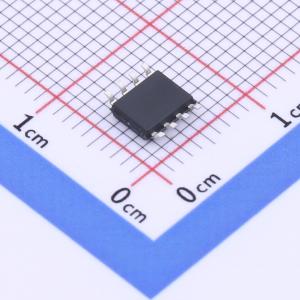

MC34119M/TR
电话机低压音频放大电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低功率音频放大器 MC34119为低功率音频放大集成电路。该电路适用于电话（例如扬声器话机）上的低功率音频放大器。它可以在低电源电压的条件（最低为2V）下以最大的差动输出方式驱动扬声器，不需要耦合电容。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- MC34119M/TR
- 商品编号
- C2926367
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 工作电压 | 2V~16V | |
| 总谐波失真+噪声(THD+N) | 0.5% |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -20℃~+70℃ | |
| 电源纹波抑制比(PSRR) | 52dB |
商品概述
MC34119为低功率音频放大集成电路。该电路适用于电话（例如扬声器话机）上的低功率音频放大器。它可以在低电源电压的条件（最低为2V）下以最大的差动输出方式驱动扬声器，不需要耦合电容。开环增益可达80dB，闭环增益可通过二个外设的电阻设定。内有一个芯片输入端使输入信号掉电或对输入信号静噪。电路可连接成高输入阻抗音频放大，低音压缩音频放大，带通音频放大，以及双电源工作音频放大等应用方式。采用DIP8、SOP8封装形式。
商品特性
- 电源电压范围宽（Vcc = 2V ~ 16V），允许由电话线提供电源
- 静噪电源电流低（典型2.7mA），可用电池供电
- 芯片禁止输入端，可使芯片掉电
- 掉电时静噪电流低（典型65μA）
- 可驱动的话筒负载范围宽 (≥8Ω)
- 使用32Ω负载时，输出功率超过250mW
- 总谐波失真度低（典型0.5%）
- 音频增益在0 ~ 46dB可调
- 外接元件少
