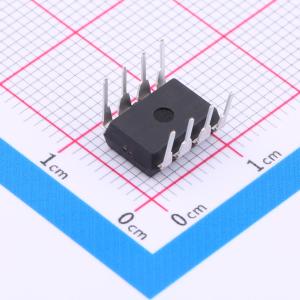

温馨提醒：图片仅供参考，商品以实物为准
HGX487EIN
具有热插拔、+16kVESD保护的5V RS485收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HGX487EIN是一款5V供电，具有±16kV ESD保护的RS-485/RS-422收发器。该系列支持热插拔功能，可实现高达500kbps的数据传输速率。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- HGX487EIN
- 商品编号
- C2926353
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 数据速率 | 500Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±16kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 900uA | |
| 通讯模式 | 半双工 |
商品概述
HGX481E – HGX491E 是 +5.0V 供电、具有± 16kV ESD 保护的RS-485/RS-422 收发器。全系列都具有热插拔功能，在上电或热插入时可以消除总线上的故障瞬变信号。 HGX481E – HGX483E、HGX487E – HGX489E 具有低摆率驱动器，能够减小EMI 和由于不恰当的终端匹配电缆所引起的反射，实现高达500kbps 的无差错数据传输；HGX485E/HGX490E/HGX491E 驱动器的摆率不受限制，可实现高达16Mbps 的传输速率。 HGX483E/HGX485E/HGX487E 用于半双工通信；HGX481E/HGX482E/HGX488E/HGX489E/HGX490E/HGX491E 用于全双工通信。 所有器件的接收器具有1/8 单位负载输入阻抗，总线上可以挂接多达256 个收发器。
商品特性
- 低功耗关断模式（HGX481E/HGX488E/HGX490E 除外）
- DE 与 RE 采用热插拔输入结构
- +5.0V 工作电压
- 总线上允许挂接多达256 个收发器
- 具有摆率限制功能，有助于实现无差错数据传输（HGX485E/HGX490E/HGX491E 除外）
- I/O 口采用增强型ESD 保护（± 16kV IEC 61000-4-2 模型）
- 直接取代MAX483E – MAX491E、和SN65176、SN65LBC184 系列
应用领域
- RS-422/RS-485 通讯
- 数字电表水表
- 工业控制
- 工业嵌入电脑和外设
- 安防监控系统
- 路由器和交换机
- 仪器仪表
- 电平转换
- 对EMI 敏感收发器应用
