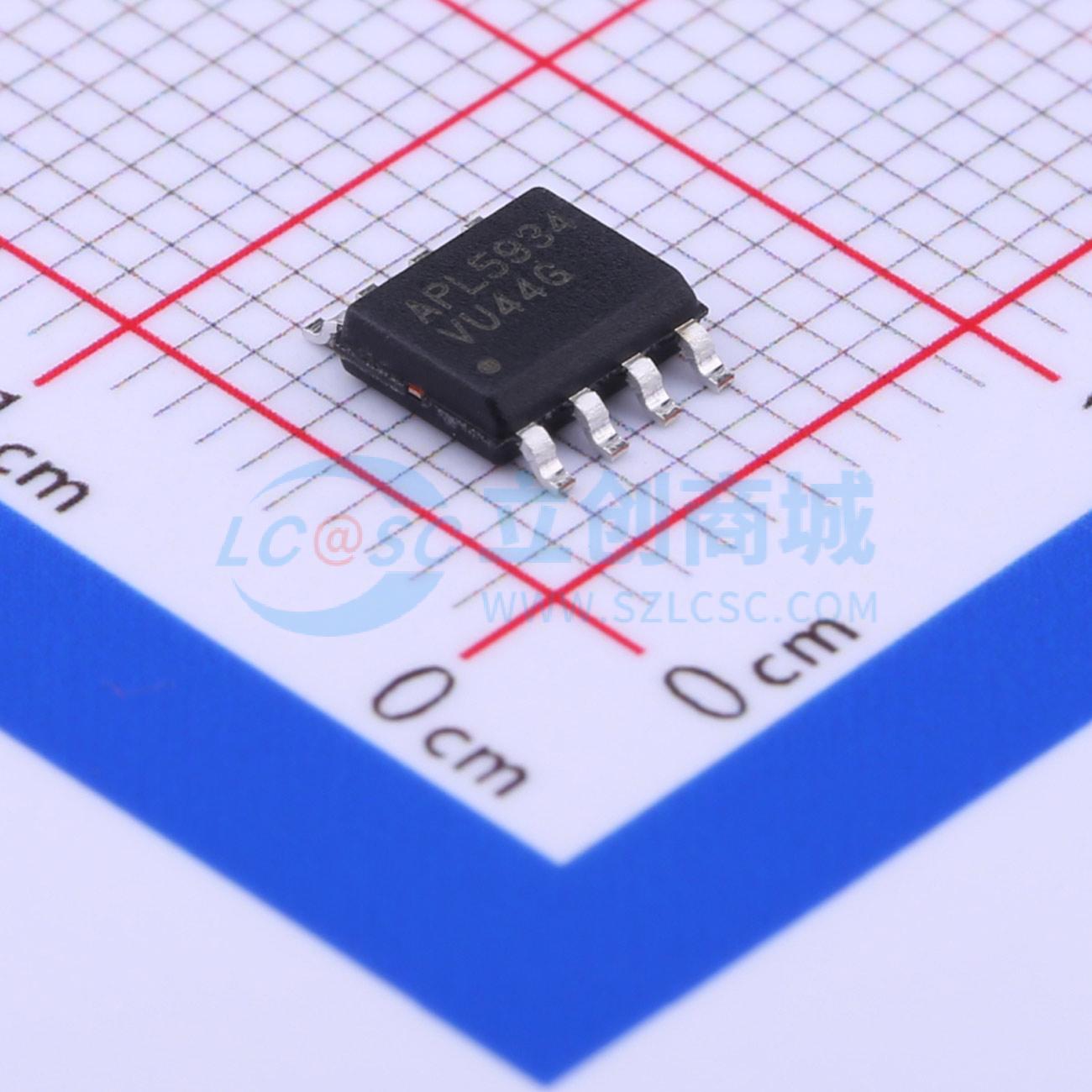

温馨提醒：图片仅供参考，商品以实物为准
APL5934KAI-TRG
3A 超低压差线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款 3A 超低压差线性稳压器。该 IC 需要两个电源电压：一个是控制电路的控制电压(VCNTL)，另一个是功率转换的主电源电压(VIN)，以降低功耗并提供极低压差。
- 品牌名称
- ANPEC(茂达电子)
- 商品型号
- APL5934KAI-TRG
- 商品编号
- C347518
- 商品封装
- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 5.5V | |
| 输出电压 | 800mV~5.27V | |
| 输出电流 | 3A | |
| 电源纹波抑制比(PSRR) | - |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 280mV@(3A) | |
| 静态电流(Iq) | 100uA | |
| 特性 | 过热保护；短路保护；过流保护；软启动；PG脚；带使能 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
超低压差——输出电流为3A时，典型压差0.23V 适用于低ESR输出电容（多层片式陶瓷电容器（MLCC）） 参考电压0.8V 高输出精度——在电压、负载和温度范围内精度为±1.5% 快速瞬态响应 输出电压可调 VCNTL和VIN引脚均具备上电复位监控功能 内部软启动 具备限流和短路限流保护功能 带迟滞功能的热关断保护 漏极开路VOUT电压指示器（POK） 关断静态电流低 具备关断/使能控制功能 采用简单的SOP - 8P和TDFN3x3 - 10封装，带有裸露焊盘 提供无铅环保器件（符合RoHS标准）
APL5934是一款3A超低压差线性稳压器。该IC需要两个电源电压，一个是用于控制电路的控制电压（VCNTL），另一个是用于功率转换的主电源电压（VIN），以降低功耗并提供极低的压差。
APL5934/B集成了多种功能。上电复位（POR）电路监控VCNTL和VIN引脚上的两个电源电压，以防止误操作。热关断和限流功能可保护器件免受过热和过流影响。POK通过内部设置的延迟时间指示输出电压状态，可控制其他转换器实现电源排序。APL5934/B可由其他电源系统使能。将EN/ENB电压拉低并保持在0.4V以下可关断/使能输出。
APL5934采用SOP - 8P封装，兼具SOP - 8的小尺寸特点，且带有裸露焊盘，可降低结到外壳的热阻，扩展应用的功率范围。
商品特性
- 超低压差——输出电流为3A时，典型压差0.23V
- 适用于低ESR输出电容（多层片式陶瓷电容器（MLCC））
- 参考电压0.8V
- 高输出精度——在电压、负载和温度范围内精度为±1.5%
- 快速瞬态响应
- 输出电压可调
- VCNTL和VIN引脚均具备上电复位监控功能
- 内部软启动
- 具备限流和短路限流保护功能
- 带迟滞功能的热关断保护
- 漏极开路VOUT电压指示器（POK）
- 关断静态电流低
- 具备关断/使能控制功能
- 采用简单的SOP - 8P和TDFN3x3 - 10封装，带有裸露焊盘
- 提供无铅环保器件（符合RoHS标准）
应用领域
- 前端总线VTT（1.2V/3A）
- 笔记本电脑应用
- 主板应用
