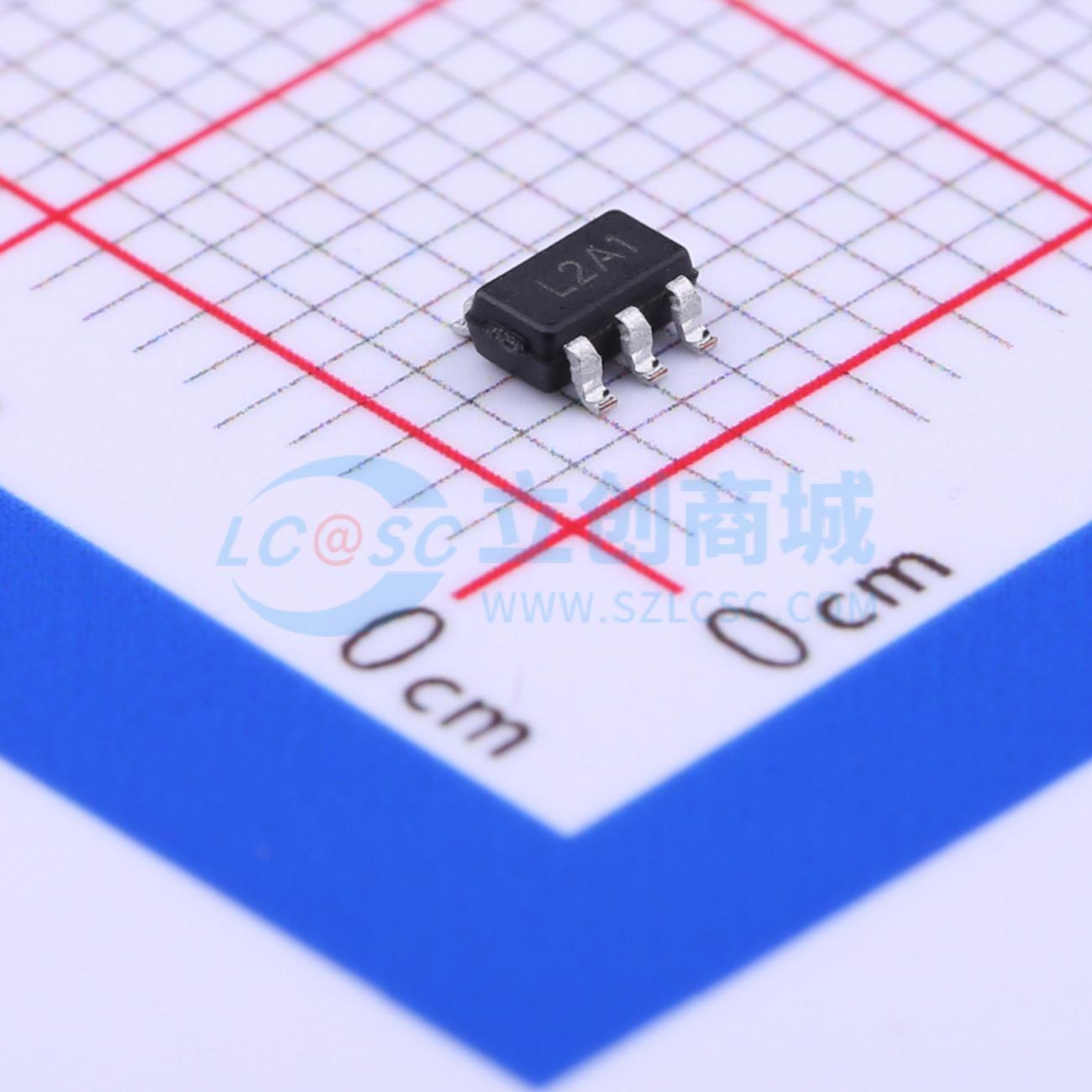

温馨提醒：图片仅供参考，商品以实物为准
APL3512ABI-TRG
带软启动功能的电源分配开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- APL3512A/B 是一款具备多种保护功能的电源分配开关，可提供高达 2A 的电流。该器件集成了一个 90mΩ 的 N 沟道 MOSFET 功率开关，由使能逻辑引脚控制，还设有一个专门用于软启动斜坡上升速率控制的 SS 引脚，可用于需要关注浪涌电流的应用场景。 该器件集成了多种保护功能，包括限流保护、短路保护、过温保护和欠压锁定（UVLO）
- 品牌名称
- ANPEC(茂达电子)
- 商品型号
- APL3512ABI-TRG
- 商品编号
- C347519
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.133克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 2A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.7V~5.5V | |
| 导通电阻 | 90mΩ | |
| 工作温度 | -40℃~+85℃ | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；过流保护(OCP)；欠压保护(UVP) |
商品概述
APL3512A/B是一款具备多种保护功能的电源分配开关，可提供高达2A的电流。该器件集成了一个90mΩ的N沟道MOSFET功率开关，由使能逻辑引脚控制，并设有一个专门用于软启动斜坡上升速率控制的SS引脚，适用于需要关注浪涌电流的应用场景。 该器件集成了多种保护功能，包括限流保护、短路保护、过温保护和欠压锁定（UVLO）。在过载或短路情况下，限流和短路保护功能可将输出电流限制在限流阈值，从而保护下游设备免受过载损坏。当Vout降至Vin - 1.5V以下时，器件会将电流限制在一个较低的安全水平。过温保护功能在结温超过140℃时会关闭N沟道MOSFET功率开关，并在温度下降20℃时自动开启。欠压锁定功能会使功率开关保持关闭状态，直到输入电压有效。 该器件提供无铅SOT - 23 - 5、TDFN2x2 - 6和SOP - 8封装，有高电平有效（EN）和低电平有效（ENB）两种使能版本。
商品特性
- 90mΩ高端MOSFET
- 2A连续电流，软启动时间可通过外部电容编程
- 宽电源电压范围：2.7V至5.5V
- 限流和短路保护
- 欠压锁定保护
- 开关禁用时的反向电流阻断
- 过温保护
- 逻辑电平使能输入 APL3512A：高电平有效 APL3512B：低电平有效
- 提供无铅环保器件（符合RoHS标准）
应用领域
- TFT LCD模块
- 笔记本电脑和台式电脑
- USB端口
- 高端电源保护开关
