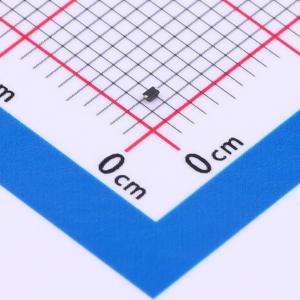

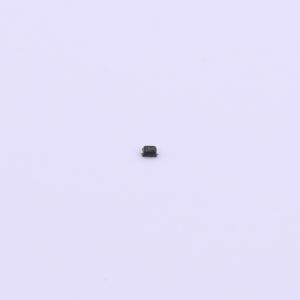

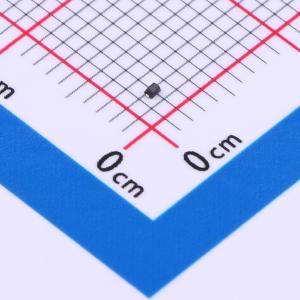

温馨提醒：图片仅供参考，商品以实物为准
ESD3V3D9B
ESD 3.3V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 反向截止电压(Vrwm) 3.3 反向漏电流(IR) 1 击穿电压(VBR) 5.1 钳位电压(Vc)@Ipp 14.1 峰值脉冲功率(Ppp) 150 结电容(Cj)@49MHz 25
- 品牌名称
- Yint(音特电子)
- 商品型号
- ESD3V3D9B
- 商品编号
- C2920026
- 商品封装
- SOD-923
- 包装方式
- 编带
- 商品毛重
- 0.013克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 14.1V | |
| 峰值脉冲功率(Ppp) | 150W@8/20us | |
| 击穿电压 | 5.1V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+125℃ | |
| 类型 | ESD | |
| Cj-结电容 | 25pF |
商品概述
ESD3V3D9B旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏电流和快速响应时间，使其成为电路板空间有限的设计中静电放电保护的理想选择。
商品特性
- 每线路150瓦峰值脉冲功率（tp = 8/20μs）
- 工作电压：3.3V
- 低泄漏电流
- 封装：SOD-923
- 低钳位电压
- 符合以下标准：– IEC 61000-4-2（ESD）抗扰度测试 空气放电：±30kV 接触放电：±30kV
应用领域
- 手机
- 便携式设备
- 数码相机
- 电源
