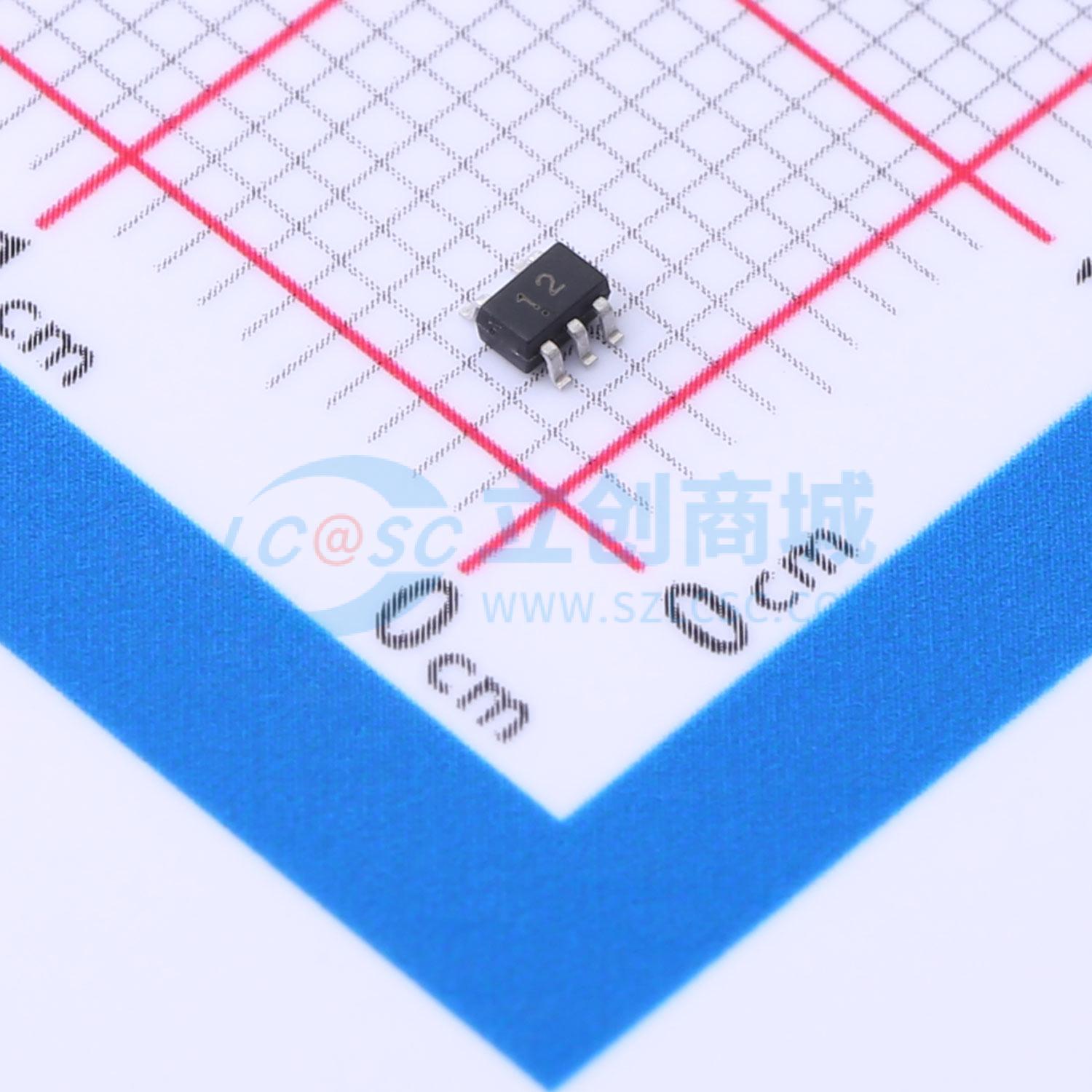

温馨提醒：图片仅供参考，商品以实物为准
ESD5V0J4
单向 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD5V0J4 TVS 阵列旨在保护敏感电子设备免受因静电放电（ESD）和其他电压瞬变事件造成的损坏或闩锁效应。它们专为电路板空间有限的应用而设计。每个器件可保护多达四条线路。这些器件为单向器件，可用于信号极性高于地电位的线路。TVS 二极管是专门用于瞬态抑制的固态器件。它们具有大面积的结，可传导高瞬态电流。这些器件具备出色的电路板级保护特性，包括快速响应时间。
- 品牌名称
- Yint(音特电子)
- 商品型号
- ESD5V0J4
- 商品编号
- C2920032
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12.5V | |
| 击穿电压 | 7.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 5uA | |
| 通道数 | 四路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| Cj-结电容 | 35pF |
商品概述
ESD5V0J4 TVS 阵列旨在保护敏感电子设备免受因静电放电（ESD）和其他电压瞬变事件造成的损坏或闩锁效应。它们专为电路板空间有限的应用而设计。每个器件可保护多达四条线路。这些器件为单向器件，可用于信号极性高于地电位的线路。TVS 二极管是专门用于瞬态抑制的固态器件。它们具有大面积的结，可传导高瞬态电流。这些器件具备出色的电路板级保护特性，包括快速响应时间。
商品特性
- 封装：JEDEC SOT353 封装
- 低钳位电压
- 保护四条 I/O 线
- 固态硅雪崩技术
- 符合 IEC 61000 - 4 - 2（ESD）标准：空气放电 15KV，接触放电 8KV
- 符合 IEC 61000 - 4 - 4（EFT）标准：40A，5/50 nS
应用领域
- 便携式电子设备
- 工业控制
- 无线系统
- 安全系统
