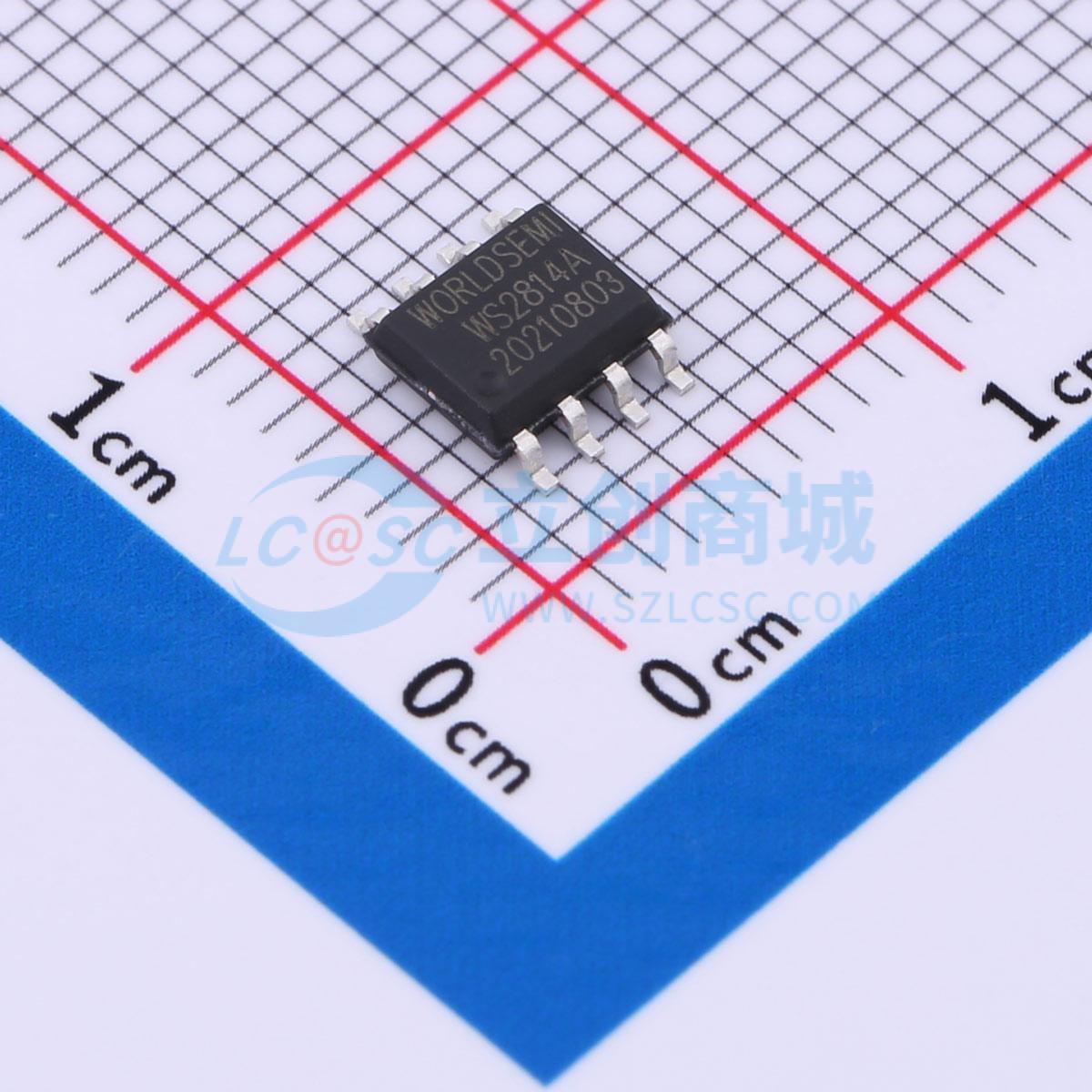

WS2814A

WS2814是四通道LED驱动控制专用电路，芯片内部包含智能数字接口、数据锁存、信号整形放大驱动电路、高精度内部振荡器、20V高压可编程定电流输出驱动器及高精度恒流控制模块，有效保证驱动电路上像素点光的颜色高度一致。数据协议采用单线归零码通讯方式，芯片上电复位后，DIN端接收控制器数据，32bit数据被第一个芯片提取到内部数据锁存器，剩余数据经整形放大后通过DO端口转发给下一个级联像素点，每经过一个像素点信号减少32bit。芯片采用自动整形转发技术，级联个数不受信号传送限制，仅受信号传输速度要求限制。芯片内部数据锁存器根据接收到的32bit数据，在OUTR、OUTG、OUTB、OUTW控制端产生不同占空比控制信号，等待DIN端输入RESET信号时，所有芯片同步将接收到的数据送到各个段，芯片在该信号结束后重新接收新数据。接收完开始的32bit数据后，通过DO口转发数据，在未接收到RESET码前，OUTR、OUTG、OUTB、OUTW管脚原输出保持不变，接收到280μs以上低电平RESET码后，芯片将接收到的32bit PWM数据脉宽输出到OUTR、OUTG、OUTB、OUTW引脚上。提供SOP8、FSOP8封装。

• R、G、B、W输出端口耐压20V，DIN端口耐压9V。
• 芯片内置稳压管，24V及以下电源只需串电阻到IC VDD脚，无需外加稳压管。
• 内置信号整形电路，任何一个像素点收到信号后经过波形整形再输出，保证线路波形畸变不会累加。
• 内置上电复位和掉电复位电路。
• PWM控制端能够实现256级调节，扫描频率2KHz。
• 串行级联接口，能通过一根信号线完成数据的接收与解码。
• 任意两点传输距离在不超过2米时无需增加任何电路。
• 光的颜色高度一致，性价比高。
• 当刷新速率30帧/秒时，级联数不小于1024点。
• 数据发送速度可达800Kbps。

• LED全彩发光字灯串
• LED全彩软灯条硬灯条
• LED护栏管
• LED点光源
• LED像素屏
