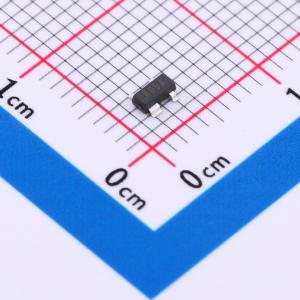

温馨提醒：图片仅供参考，商品以实物为准

ESDSR05

ESD 5V截止峰值浪涌电流：25A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ESDSR05由四个低电容导向二极管和一个低压TVS二极管组成，可提供针对ESD和雷击浪涌事件的保护。每个通道或I/O引脚可安全吸收高达25A（tp = 8/20 μs）的电流，并且能承受高于IEC 61000 - 4 - 2国际标准规定的最高级别（4级）的重复性ESD冲击，且性能不会下降。导向二极管的低电容特性使设计人员能够保护高速数据应用。采用四引脚小型SOT - 143封装，可降低内部引脚电感，从而在ESD和EFT等快速前沿时间瞬态事件期间降低过冲电压。
品牌名称: Yint(音特电子)
商品型号: ESDSR05
商品编号: C2920027
商品封装: SOT-143
包装方式: 编带
商品毛重: 0.043克(g)

商品参数

商品概述

ESDSR05由四个低电容导向二极管和一个低压TVS二极管组成，可提供针对ESD和雷击浪涌事件的保护。每个通道或I/O引脚可安全吸收高达25A（tp = 8/20 μs）的电流，并且能承受高于IEC 61000 - 4 - 2国际标准规定的最高级别（4级）的重复性ESD冲击，且性能不会下降。导向二极管的低电容特性使设计人员能够保护高速数据应用。采用四引脚小型SOT - 143封装，可降低内部引脚电感，从而在ESD和EFT等快速前沿时间瞬态事件期间降低过冲电压。

商品特性

封装：JEDEC SOT - 143封装
低钳位电压
小型封装选项节省电路板空间
低电容：典型值4 pF
2条线路保护
符合IEC 61000 - 4 - 2（ESD）标准：空气放电15KV，接触放电8KV
符合IEC 61000 - 4 - 4（EFT）标准：40A，5/50 nS
符合IEC 61000 - 4 - 5（浪涌）标准：24A，8/20 μS - 2级（线路 - 地）和3级（线路 - 线路）

应用领域

USB电源和数据线保护
10/100/1000以太网
视频图形卡
SIM卡端口
ATM接口
显示器和平板显示器
数字视频接口（DVI）
IEEE 1394火线端口

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交39单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	12V
	峰值脉冲电流(Ipp)	25A@8/20us
	峰值脉冲功率(Ppp)	500W@8/20us
	击穿电压	6V

	属性	参数值
	反向电流(Ir)	5uA
	通道数	双路
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.7pF
