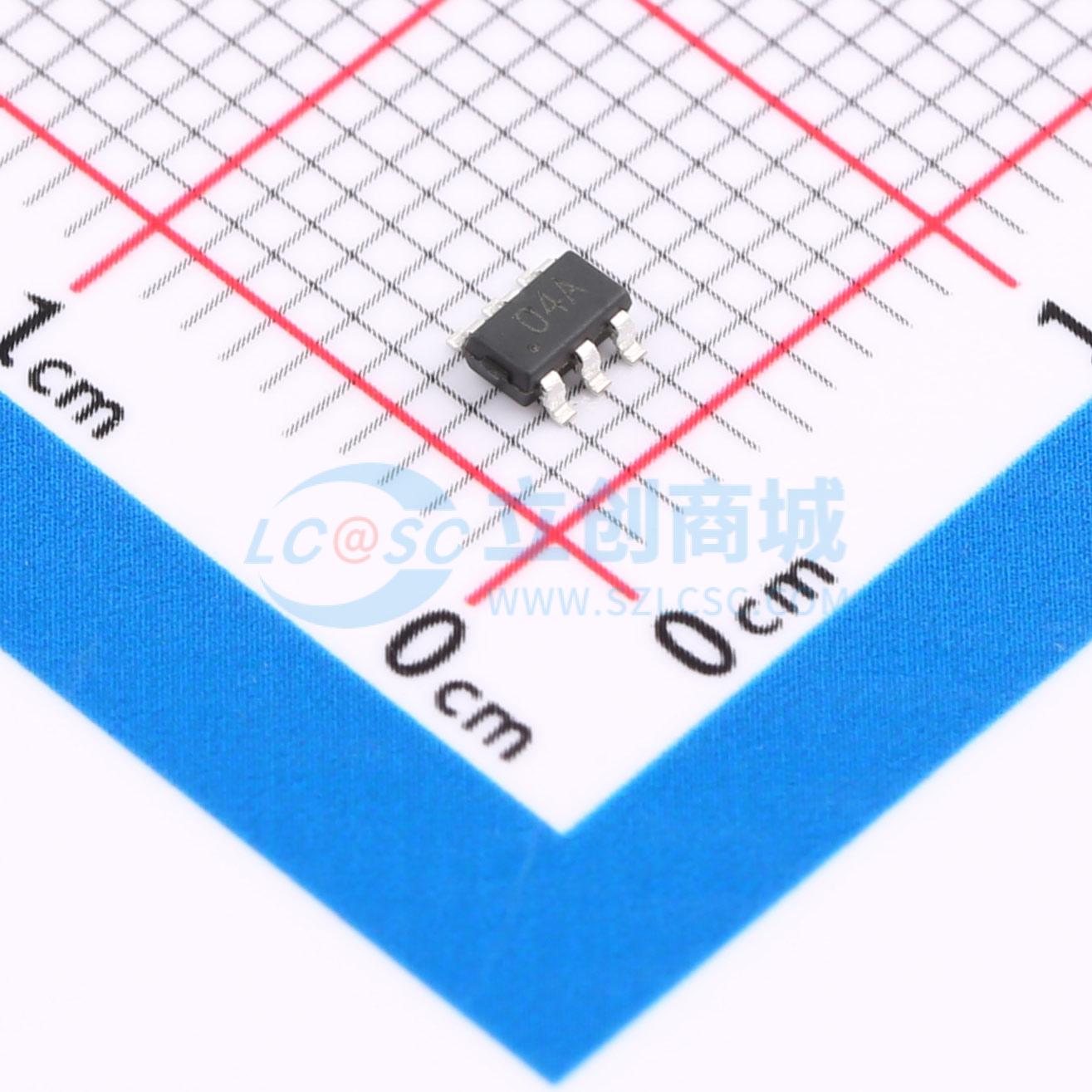

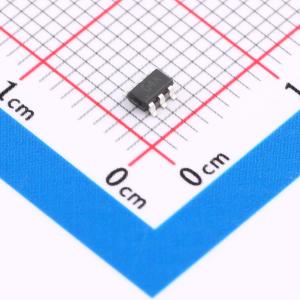

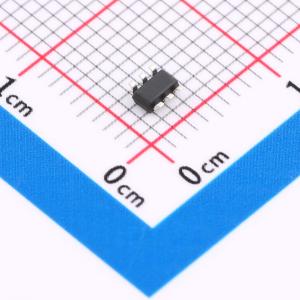

ESDSRV05-4H

超低电容轨到轨二极管静电放电保护

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ESDSRV05 - 4H采用专有的硅雪崩技术制造，具备超低电容的轨到轨二极管和一个额外的齐纳二极管，用于保护每个I/O引脚，为可能遭受破坏性静电放电（ESD）的电子设备提供高级别的保护。这些耐用的二极管能够在IEC 61000 - 4 - 2国际标准规定的最高级别（4级）下安全吸收反复的ESD冲击，且性能不会下降。其极低的负载电容也使其非常适合保护高速信号引脚，如DVI、USB2.0和IEEE 1394。
品牌名称: Yint(音特电子)
商品型号: ESDSRV05-4H
商品编号: C2920029
商品封装: SOT-23-6L
包装方式: 编带
商品毛重: 0.048克(g)

商品参数

商品概述

ESDSRV05 - 4H采用专有的硅雪崩技术制造，具备超低电容的轨到轨二极管和一个额外的齐纳二极管，用于保护每个I/O引脚，为可能遭受破坏性静电放电（ESD）的电子设备提供高级别的保护。这些耐用的二极管能够在IEC 61000 - 4 - 2国际标准规定的最高级别（4级）下安全吸收反复的ESD冲击，且性能不会下降。其极低的负载电容也使其非常适合保护高速信号引脚，如DVI、USB2.0和IEEE 1394。

商品特性

封装：JEDEC SOT - 23 - 6L封装
低钳位电压
小型封装选项节省电路板空间
低电容：典型值3.5 pF
4线路保护
符合IEC 61000 - 4 - 2（ESD）：空气放电30KV，接触放电30KV
符合IEC 61000 - 4 - 5（浪涌）：30A，8/20 μS - 2级（线路 - 地）和3级（线路 - 线路）

应用领域

USB电源和数据线保护
10/100以太网
视频图形卡
SIM卡端口
ATM接口
显示器和平板显示器
数字视频接口（DVI）
IEEE 1394火线端口

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	20V
	峰值脉冲电流(Ipp)	30A@8/20us
	峰值脉冲功率(Ppp)	450W@8/20us
	击穿电压	6V

	属性	参数值
	反向电流(Ir)	1uA
	工作温度	-50℃~+125℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	5pF
