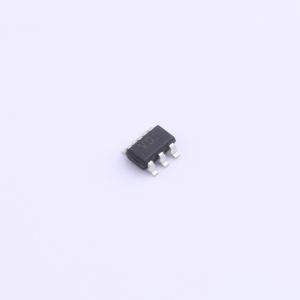

温馨提醒：图片仅供参考，商品以实物为准
ESDSRVLC05-4
ESD 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESDSRVLC05 - 4采用专有硅雪崩技术制造，具备超低电容的轨到轨二极管和一个额外的齐纳二极管，用于保护每个I/O引脚，为可能遭受破坏性静电放电（ESD）的电子设备提供高级别的保护。这些耐用的二极管能够在IEC 61000 - 4 - 2国际标准规定的最高级别（4级）下安全吸收反复的ESD冲击，且性能不会下降。其极低的负载电容也使其非常适合保护高速信号引脚，如HDMI、DVI、USB2.0和IEEE 1394。
- 品牌名称
- Yint(音特电子)
- 商品型号
- ESDSRVLC05-4
- 商品编号
- C2920028
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.049克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 5.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 150W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 工作温度 | -50℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.9pF |
商品概述
ESDSRVLC05 - 4采用专有硅雪崩技术制造，具备超低电容的轨到轨二极管和一个额外的齐纳二极管，用于保护每个I/O引脚，为可能遭受破坏性静电放电（ESD）的电子设备提供高级别的保护。这些耐用的二极管能够在IEC 61000 - 4 - 2国际标准规定的最高级别（4级）下安全吸收反复的ESD冲击，且性能不会下降。其极低的负载电容也使其非常适合保护高速信号引脚，如HDMI、DVI、USB2.0和IEEE 1394。
商品特性
- 封装：JEDEC SOT - 23 - 6L封装
- 低钳位电压
- 小型封装选项节省电路板空间
- 低电容：典型值0.9 pF
- 4线路保护
- 符合IEC 61000 - 4 - 2（ESD）标准：空气放电18KV，接触放电13KV
- 符合IEC 61000 - 4 - 5（浪涌）标准：5.5A，8/20 μS - 2级（线路 - 地）和3级（线路 - 线路）
应用领域
- USB电源和数据线保护
- 10/100/1000以太网
- 视频图形卡
- SIM卡端口
- ATM接口
- 显示器和平板显示器
- 数字视频接口（DVI）
- IEEE 1394火线端口
