温馨提醒：图片仅供参考，商品以实物为准

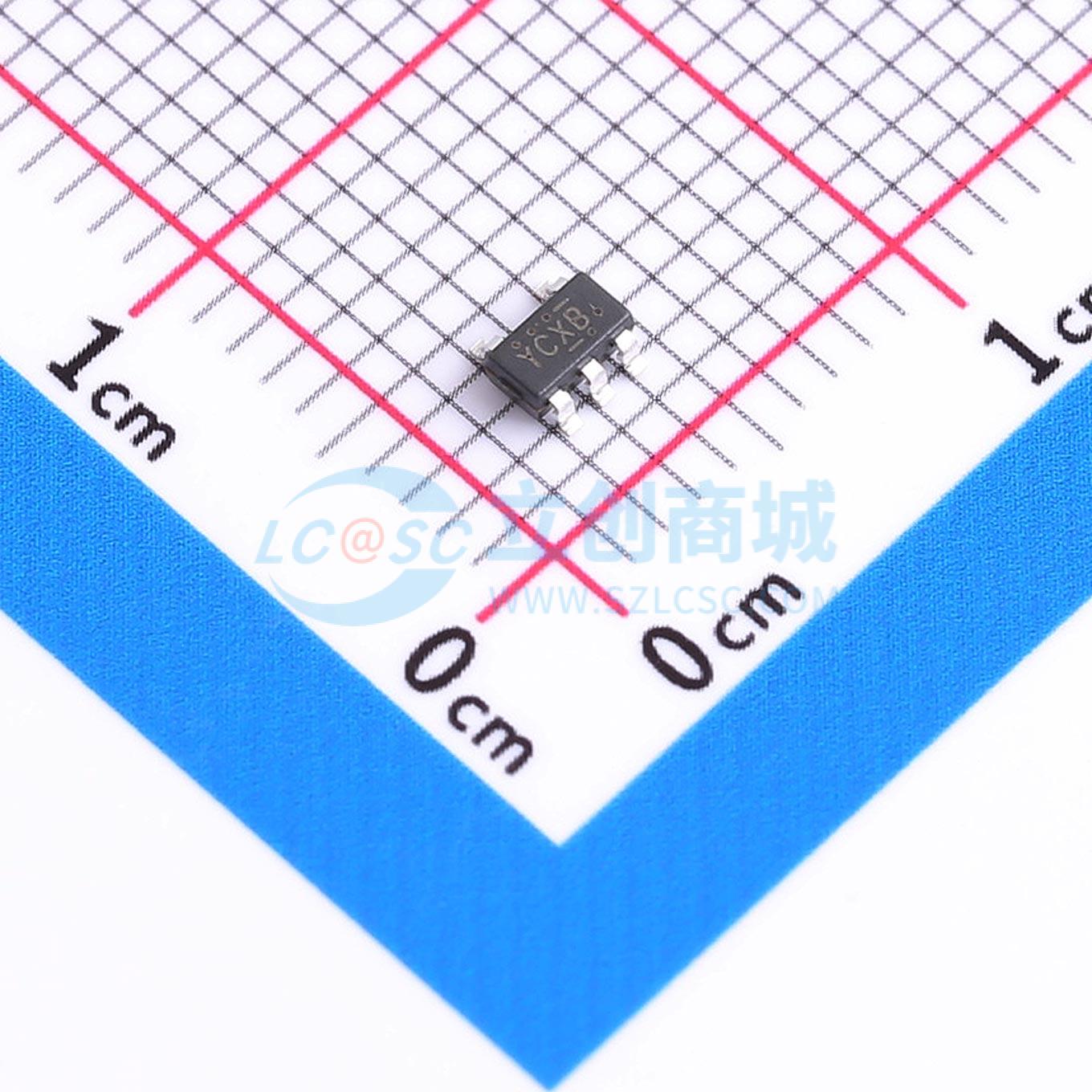

HT1541ARTZ

1.3MHz固定频率升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HT1541A是一款1.3MHz固定频率升压转换器,适用于小型低功耗应用。该芯片内部集成MOSFET,支持使用小型电容和电感,具有内部补偿和软启动功能,工作输入电压范围为2.5V至6V,输出电压范围为3V至22V,最大输出电流为300mA。
品牌名称: HTCSEMI(海天芯)
商品型号: HT1541ARTZ
商品编号: C2917532
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.047克(g)
立创商城设计参考: DCDC升压-(2)电源输入3V~7V-(3)输出12V~24V方案

商品参数

商品概述

HT1541是一款电流模式升压转换器，适用于小型、低功耗应用。HT1541的开关频率为1.3MHz，允许使用高度为2mm或更小的小型低成本电容器和电感器。内部软启动功能可减小浪涌电流并延长电池使用寿命。HT1541的输入电压低至2.5V，在5V电源供电时，可输出高达12V的电压，最大电流可达300mA。 HT1541具备欠压锁定、限流和热过载保护功能，可防止在输出过载时损坏器件。HT1541提供小型5引脚TSOT23封装或QFN - 8（2mmX2mm）封装。

商品特性

片上功率MOSFET
使用小型电容器和电感器
1.3MHz固定开关频率
内部补偿
内部软启动功能，输入电压低至2.5V，输出电压高达22V；5V输入时可输出12V/300mA
欠压锁定、热关断
内部限流
提供TSOT23 - 5封装或QFN - 8（2mmX2mm）封装

应用领域

拍照手机闪光灯
手持电脑和个人数字助理（PDA）
数码相机和摄像机
外置调制解调器
小型液晶显示器
白光LED驱动器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交32单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.5V~6V
	输出电压	3V~22V
	输出电流	300mA
	开关频率	1MHz~1.6MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	635uA
	开关管(内置/外置)	内置
	输出类型	可调
