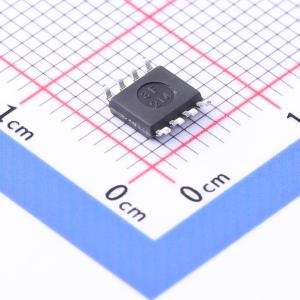

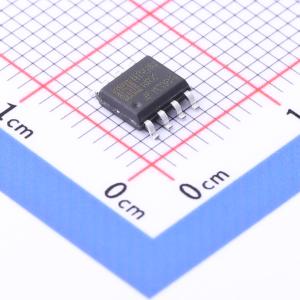

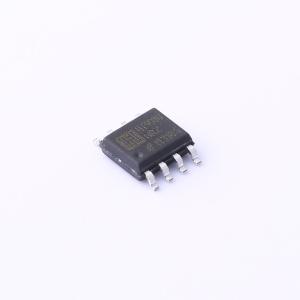

温馨提醒：图片仅供参考，商品以实物为准
HT9910BRZ
通用高亮度 LED 驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 通用高亮度LED驱动器
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT9910BRZ
- 商品编号
- C2917539
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.234克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 8V~450V | |
| 开关频率 | 20kHz~30kHz | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+150℃ | |
| 开关管(内置/外置) | 外置 |
商品概述
HT9910B是一款开环电流模式控制的LED驱动IC。HT9910B可以被编程为在恒定频率模式或恒定关断时间模式下工作。它包含一个8-450V的线性稳压器，这使得它可以在广泛的输入电压范围内工作而无需外部低压电源。HT9910B包括一个PWM调光输入，可以接受占空比为0-100%、频率高达几千赫兹的外部控制信号。它还包括一个0-250mV的线性调光输入，可用于LED电流的线性调光。
HT9910B非常适合用于降压型LED驱动器。由于HT9910B采用开环电流模式控制，控制器无需任何环路补偿即可实现良好的输出电流调节。PWM调光响应仅受电感电流上升和下降速率的限制，从而能够实现非常快的上升和下降时间。除了功率级之外，HT9910B只需要三个外部元件即可产生受控的LED电流，使其成为低成本LED驱动器的理想解决方案。
商品特性
- 用于单开关LED驱动器的开关模式控制器
- HT9910的增强型直接替换
- 开环峰值电流控制器
- 内置8.0V至450V线性稳压器
- 恒定频率或恒定关断时间操作
- 线性和PWM调光功能
- 运行所需的外部元件很少
应用领域
- DC/DC 或 AC/DC LED驱动应用
- RGB背光LED驱动器
- 平板显示器的背光
- 通用恒流源
- 标识和装饰性LED照明
- 充电器
