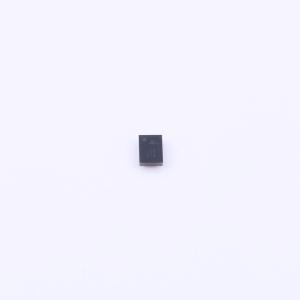

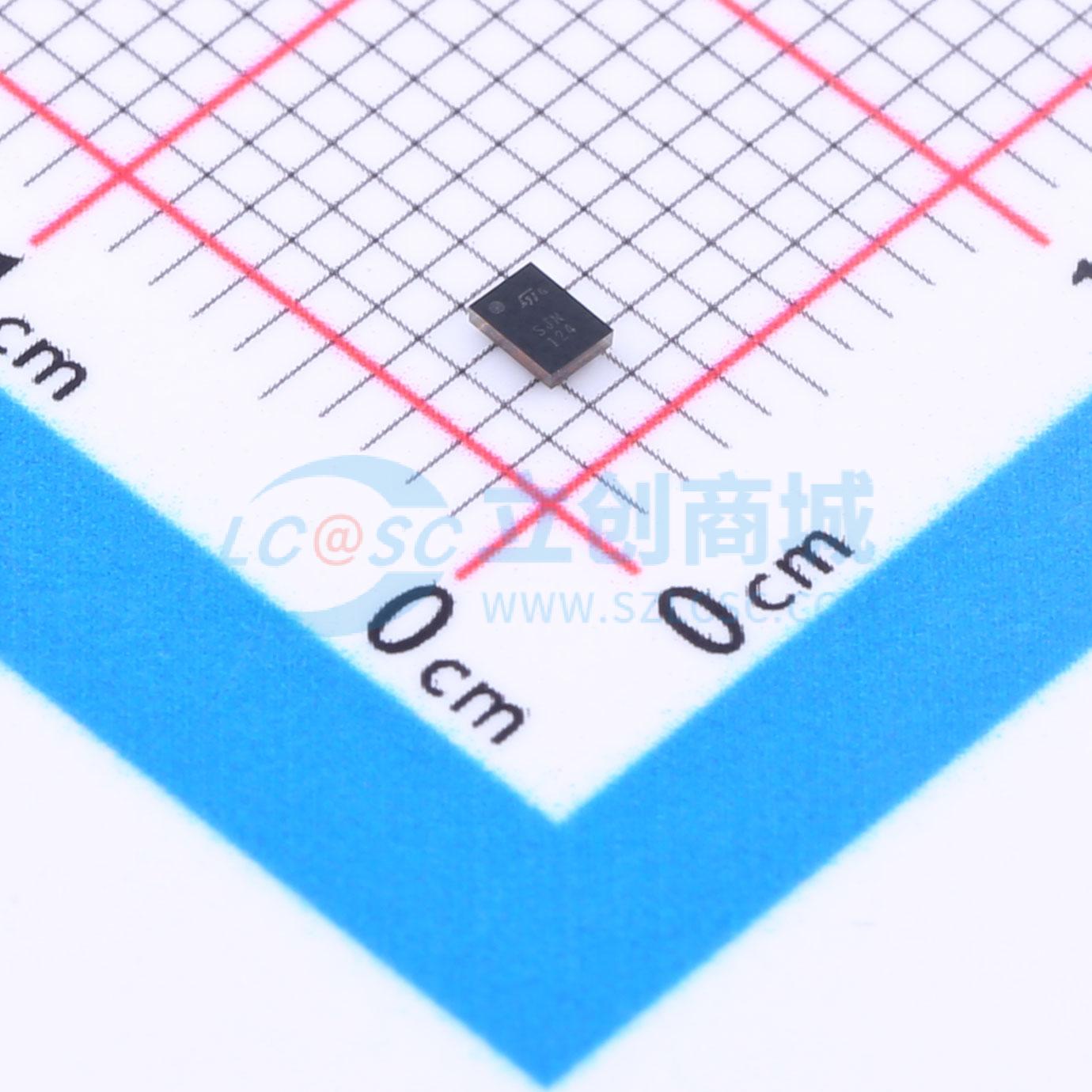

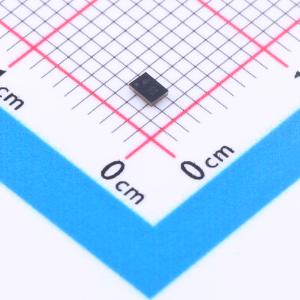

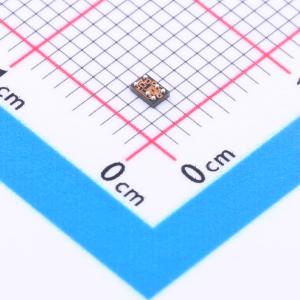

温馨提醒：图片仅供参考，商品以实物为准
BALF-SPI-01D3
50Ω 标称输入/共轭匹配巴伦到 SPIRIT1，带集成谐波滤波器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 50 标称输入/平衡-不平衡变换器与SPIRIT1共轭匹配，具有集成谐波滤波器
- 品牌名称
- ST(意法半导体)
- 商品型号
- BALF-SPI-01D3
- 商品编号
- C2917585
- 商品封装
- UFBGA-6
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 巴伦(balun) | |
| 频率范围 | 779MHz~956MHz | |
| 阻抗比-不平衡/平衡 | 50Ω:50Ω | |
| 插入损耗(最大值) | 0.8dB | |
| 相位差 | 10° | |
| 幅度差(最大值) | 0.8dB |
| 属性 | 参数值 | |
|---|---|---|
| 回波损耗(最小值) | 15dB | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 1.4mm | |
| 宽度 | 2mm | |
| 高度 | 0.65mm |
商品概述
一款超小型巴伦。BALF-SPI-01D3集成了匹配网络和谐波滤波器。匹配阻抗已针对意法半导体（ST）的SPIRIT1收发器进行了定制。 BALF-SPI-01D3在非导电玻璃基板上采用意法半导体（STMicroelectronics）的集成无源器件（IPD）技术，优化了射频性能。
商品特性
- 50 Ω标称输入/与SPIRIT1共轭匹配
- 低插入损耗
- 低幅度不平衡
- 低相位不平衡
- 小尺寸封装
应用领域
- 868 MHz和915 MHz阻抗匹配巴伦滤波器
- 针对SPIRIT1亚GHz射频集成电路（RFIC）进行优化
