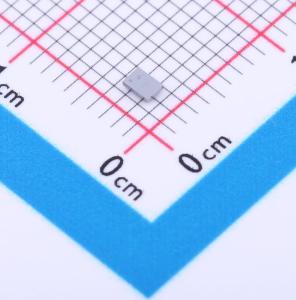

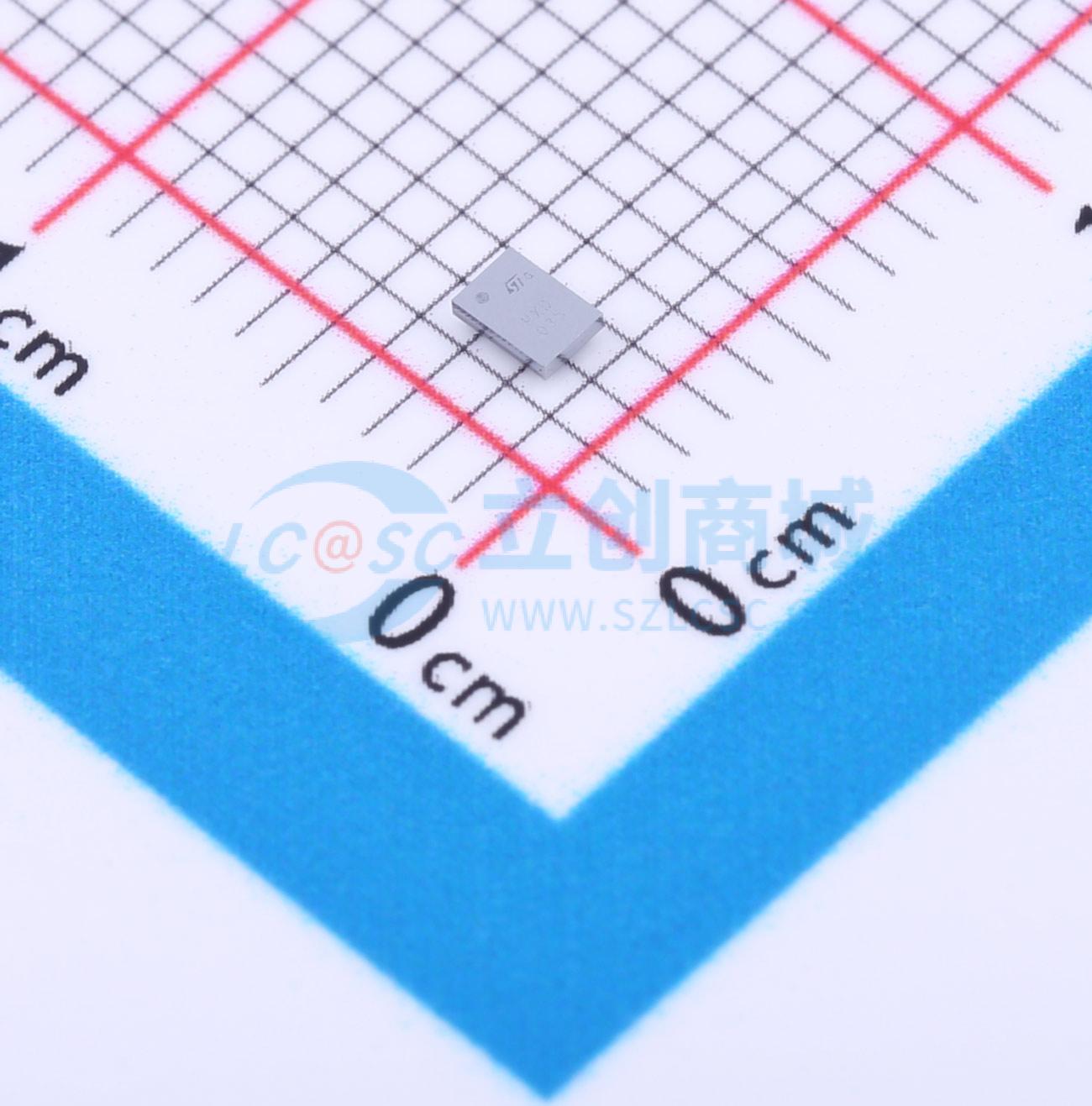

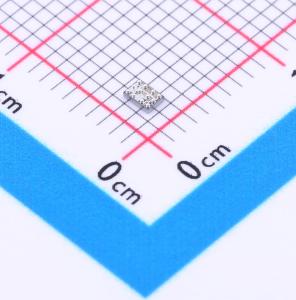

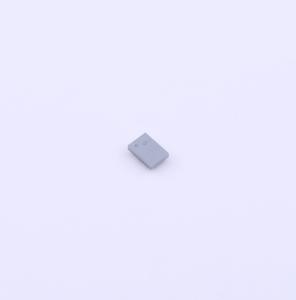

HDMI2C4-5F2
HDMI2C4-5F2
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HDMI源控制级接口的ESD保护和信号增强器
- 品牌名称
- ST(意法半导体)
- 商品型号
- HDMI2C4-5F2
- 商品编号
- C2917580
- 商品封装
- WLCSP-12(1.5x2.1)
- 包装方式
- 编带
- 商品毛重
- 0.018克(g)
商品参数
参数完善中
商品概述
HDMI2C4-5F2 是一款用于 HDMI 发射器（源端）控制链路的集成式 ESD 保护和信号调理器件。 该器件是一种简单的解决方案，能为 HDMI 设计人员提供一种轻松、快速的方法，使其在较宽的温度范围内完全符合严格的 HDMI CTS 标准。
商品特性
- 适用于 HDMI 1.4、2.0 和 2.1 应用，工作温度范围为 -40 至 85 ℃
- 连接器端具备 8 kV 接触式 ESD 保护（IEC 61000-4-2 4 级）
- 带电平转换器和反灌保护的 DDC（I2C）缓冲器
- 单封装实现高集成度
- DDC（I2C）链路保护、双向信号调理电路和动态上拉
- HPD 下拉、带电平转换器和反灌保护的信号调理
- 具备使能功能，可用于功耗控制和优化（=ENABLE_IC）
- 5V 输出端具备 325 mA 短路保护和反灌保护
- 采用 500 µm 间距、12 凸点的 WLCSP 封装
应用领域
- 平板电脑和智能手机
- 高清机顶盒
- 游戏机
- DVD 和蓝光光盘系统
- 笔记本电脑
- 电脑显卡
