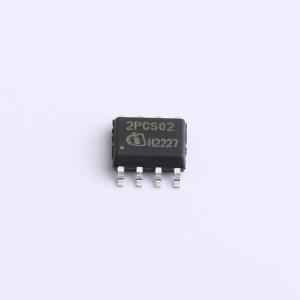

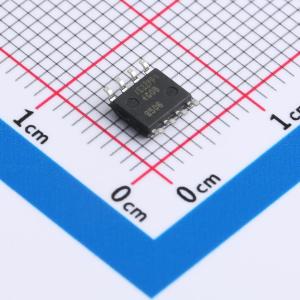

温馨提醒：图片仅供参考，商品以实物为准
ICE2PCS02G
连续导通模式下的独立功率因数校正 (PFC) 控制器，具备输入欠压保护
SMT扩展库PCB免费打样
- 描述
- ICE2PCS02/G是一款用于有源功率因数校正转换器的8引脚宽输入范围控制IC。它专为升压拓扑结构的转换器设计，所需外部元件极少。建议通过外部辅助电源为该IC供电，该辅助电源可控制IC的开关。该IC采用平均电流控制，在连续导通模式（CCM）下工作，仅在轻载条件下以不连续导通模式（DCM）工作。开关频率经过微调，内部固定为65kHz。电流和电压环路补偿均在外部完成，方便用户进行全面控制。该IC集成了多种保护功能，以确保系统运行条件安全。内部基准电压经过微调（3V±2%），以确保精确的保护和输出控制水平。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- ICE2PCS02G
- 商品编号
- C2916041
- 商品封装
- DSO-8
- 包装方式
- 编带
- 商品毛重
- 0.29克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 工作电压 | 11V~25V | |
| 开关频率 | 58kHz~70kHz | |
| 最大占空比 | 95% |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 升压式 | |
| 特性 | 欠压保护(UVP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+125℃ | |
| 工作模式 | CCM |
商品概述
ICE2PCS02/G是一款用于有源功率因数校正转换器的8引脚宽输入范围控制IC。它专为升压拓扑结构的转换器设计，所需外部元件极少。建议通过外部辅助电源为该IC供电，该辅助电源可控制IC的开关。 该IC采用平均电流控制，在连续导通模式（CCM）下工作，仅在轻载条件下以不连续导通模式（DCM）工作。开关频率经过微调，内部固定为65kHz。电流和电压环路补偿均在外部完成，方便用户进行全面控制。 该IC集成了多种保护功能，以确保系统运行条件安全。内部基准电压经过微调（3V±2%），以确保精确的保护和输出控制水平。
商品特性
- 外部元件少，易于使用
- 支持宽输入范围
- 平均电流控制
- 外部电流和电压环路补偿，用户灵活性更高
- 内部微调固定开关频率（25℃时为65kHz±5%）
- 直接感应，带迟滞功能的输入欠压检测
- 短启动（软启动）时间
- 最大占空比为95%（25℃时）
- 25℃时内部基准电压微调至3V±2%
- VCC欠压锁定
- 逐周期峰值电流限制
- 输出过压保护
- 开环检测
- 软过流保护
- 增强的动态响应
- 符合IEC 1000 - 3 - 2的D类要求
