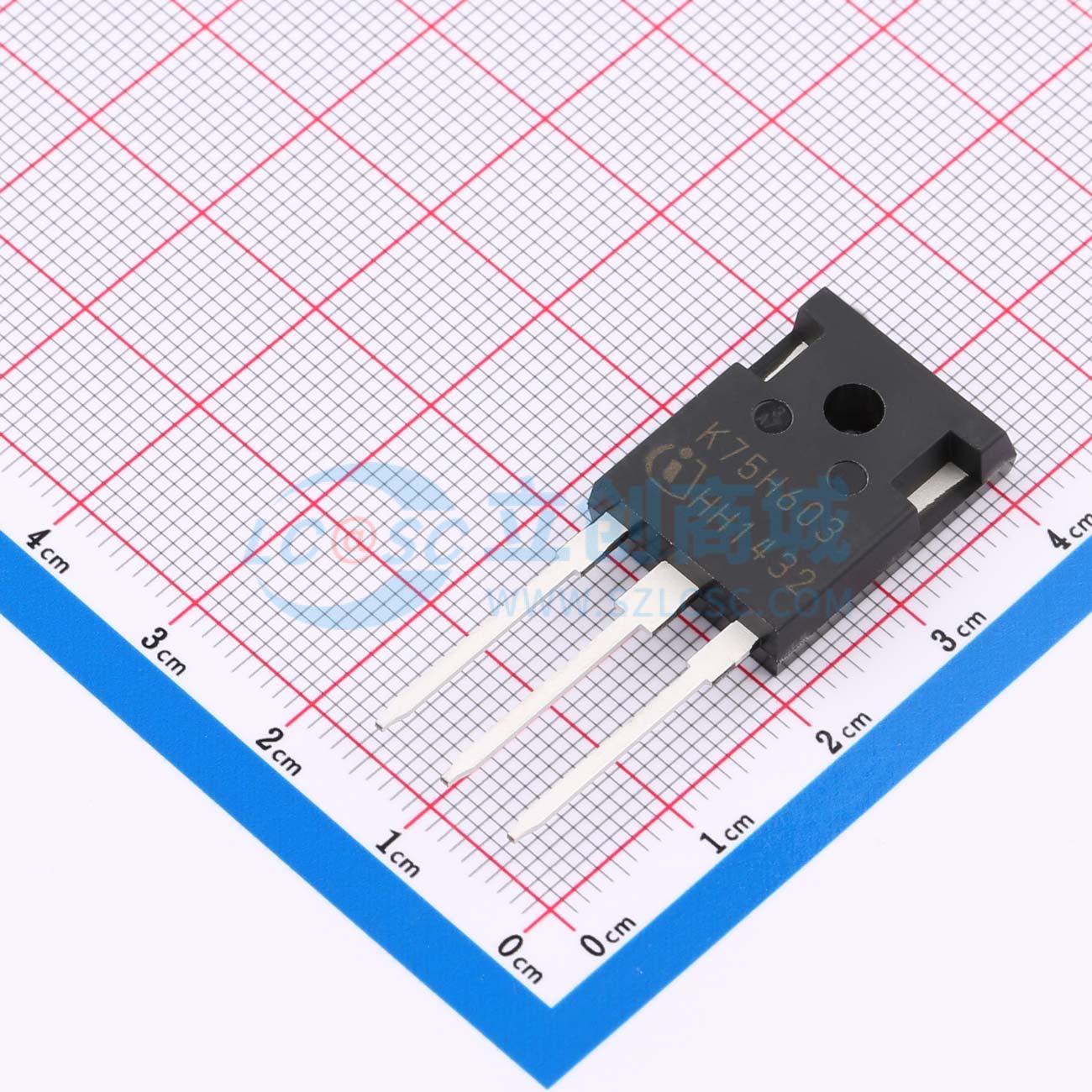

温馨提醒：图片仅供参考，商品以实物为准

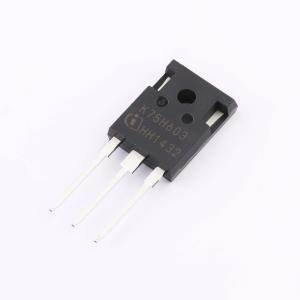

IKW75N60H3
600V 80A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：TRENCHSTOP™技术。极低的VCEsat。低EMI。最高结温175℃。符合JEDEC标准，适用于目标应用。无铅引脚镀层，无卤模塑料，符合RoHS标准。应用：不间断电源。焊接转换器
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IKW75N60H3
- 商品编号
- C2916135
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 80A | |
| 耗散功率(Pd) | 428W | |
| 输出电容(Coes) | 240pF | |
| 正向脉冲电流(Ifm) | 150A | |
| 集射极饱和电压(VCE(sat)) | 2.3V@75A,15V | |
| 栅极阈值电压(Vge(th)) | 4.1V@1.2mA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 470nC@15V | |
| 输入电容(Cies) | 4.62nF | |
| 开启延迟时间(Td(on)) | 31ns | |
| 关断延迟时间(Td(off)) | 265ns | |
| 导通损耗(Eon) | 3mJ | |
| 关断损耗(Eoff) | 1.7mJ | |
| 反向恢复时间(Trr) | 190ns | |
| 工作温度 | -40℃~+175℃ | |
| 反向传输电容(Cres) | 138pF |
