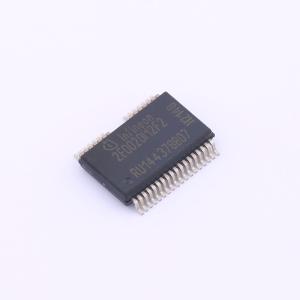

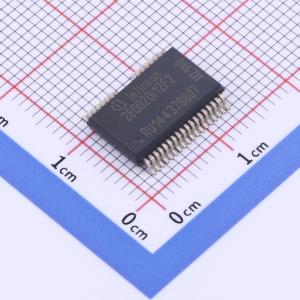

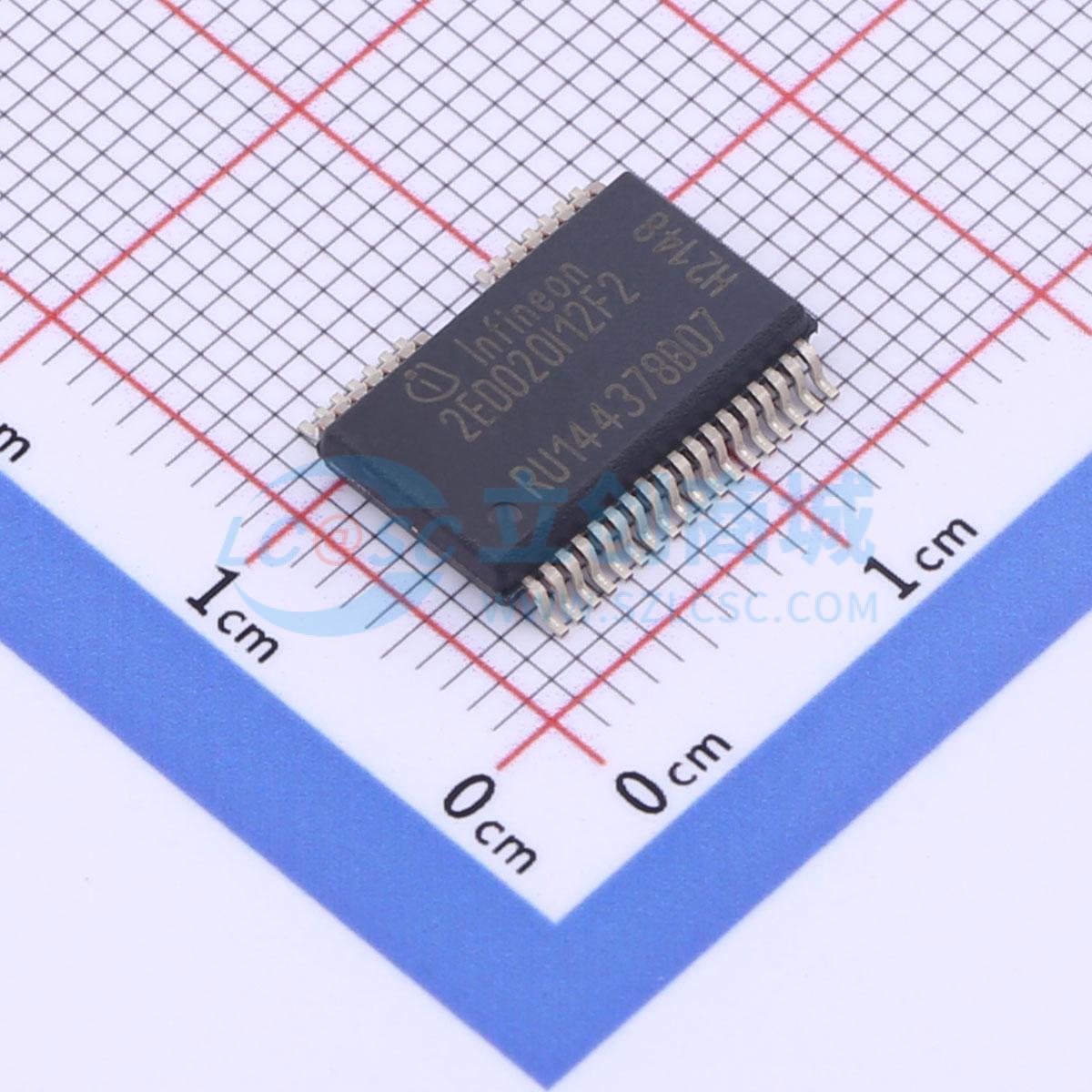

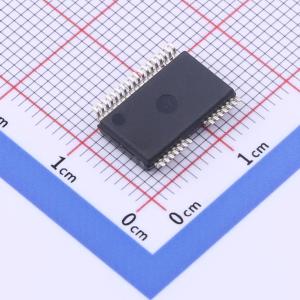

温馨提醒：图片仅供参考，商品以实物为准
2ED020I12-F2
双IGBT驱动IC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- 2ED020I12-F2
- 商品编号
- C2916131
- 商品封装
- DSO-36
- 包装方式
- 编带
- 商品毛重
- 1.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式栅极驱动器 | |
| 驱动配置 | 半桥 | |
| 隔离电压(Vrms) | 1200V | |
| 负载类型 | MOSFET、IGBT | |
| 通道数 | 2 | |
| 输入侧工作电压 | 4.5V~5.5V | |
| 拉电流(IOH) | 2A | |
| 灌电流(IOL) | 2A | |
| 工作温度 | -40℃~+125℃ | |
| 上升时间(tr) | 30ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 50ns | |
| 传播延迟 tpLH | 165ns | |
| 传播延迟 tpHL | 170ns | |
| 输入高电平(VIH) | 3.5V~5.5V | |
| 输入低电平(VIL) | 0V~1.5V | |
| 静态电流(Iq) | 7mA | |
| CMTI(kV/us) | 50kV/us | |
| 驱动侧工作电压 | 13V~20V | |
| 功能特性 | 米勒钳位保护；饱和故障检测 |
商品特性
- 双通道隔离IGBT驱动器
- 适用于600V/1200V IGBT
- 2A轨到轨输出
- Vcesat检测有源米勒钳位
- 无芯
