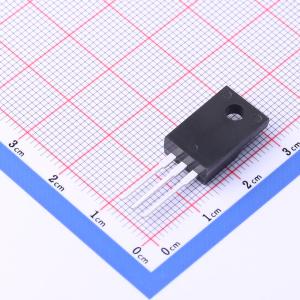

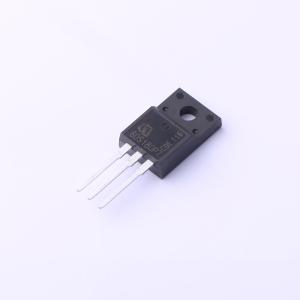

温馨提醒：图片仅供参考，商品以实物为准
IPA60R180P7S
1个N沟道 耐压:600V 电流:18A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- CoolMOS第7代平台是高压功率MOSFET的革命性技术，根据超结（SJ）原理设计。它结合了快速开关SJ MOSFET的优点和出色的易用性，例如极低的振铃趋势、体二极管对硬换向的出色鲁棒性和出色的ESD能力。此外，极低的开关和传导损耗使开关应用更加高效、紧凑和凉爽。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IPA60R180P7S
- 商品编号
- C2916134
- 商品封装
- TO-220FP-3
- 包装方式
- 管装
- 商品毛重
- 3.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 18A | |
| 导通电阻(RDS(on)) | 145mΩ@10V | |
| 耗散功率(Pd) | 26W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3.5V | |
| 栅极电荷量(Qg) | 25nC@10V | |
| 输入电容(Ciss) | 1.081nF | |
| 反向传输电容(Crss) | 381pF | |
| 工作温度 | -40℃~+150℃ | |
| 输出电容(Coss) | 19pF |
商品概述
该器件是采用MDmesh™ M2技术开发的N沟道功率MOSFET。得益于其条形布局和改进的垂直结构，该器件具有低导通电阻和优化的开关特性，适用于要求极高的高效转换器。
商品特性
- 由于具有出色的换向耐用性,适用于硬开关和软开关(PFC和LLC)
- 显著降低开关损耗和传导损耗
- 所有产品的ESD耐用性极佳,>2kV(HBM)
- 低RDS(on)A(低于1欧姆平方毫米)使RDS(on)/封装产品比竞品更具优势
应用领域
-PFC级-硬开关PWM级-谐振开关级,例如用于PC主机、适配器、液晶和等离子电视、照明、服务器、电信和UPS
