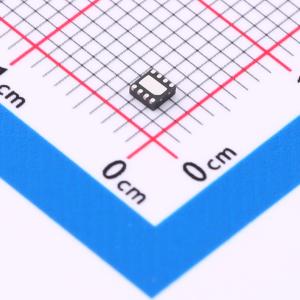

温馨提醒：图片仅供参考，商品以实物为准
TP4102-42-DFN228
单节锂离子电池充电管理、放电保护芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TP4100/TP4101/TP4102是一款完整的单节锂离子电池充电管理、放电保护芯片，首创5V电源正负极反接保护（需接 0.3Ω 电阻)，带电池正负极反接保护，兼容大小3mA-1000mA 充电电流。其采用恒定电流/恒定电压线性控制，薄型DFN与TSOT封装与较少的外部元件数目使其成为便携式产品应用的理想选择。
- 品牌名称
- TOPPOWER(南京拓微)
- 商品型号
- TP4102-42-DFN228
- 商品编号
- C2916115
- 商品封装
- DFN-8-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.064克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片；充电芯片 | |
| 工作电压 | 4.35V~8V | |
| 最大充电电流 | 1A | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | 2.7V | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | 不支持 | |
| 静态电流(Iq) | 80uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 过流保护；恒压充电；恒流充电；自动再充电；充电终止；可编程充电电流；欠压锁定；过放保护；涓流充电；短路保护 |
商品概述
TP4100/TP4101/TP4102是一款完整的单节锂离子电池充电管理、放电保护芯片，首创5V电源正负极反接保护（需接0.3Ω电阻），带电池正负极反接保护，兼容3mA - 1000mA充电电流。其采用恒定电流/恒定电压线性控制，薄型DFN与TSOT封装与较少的外部元件数目使其成为便携式产品应用的理想选择。由于采用了内部PMOSFET架构，加上防倒充电路，所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。芯片带有电源电压功率自适应功能，可直接从USB或太阳能取电。充满电压固定于4.2V，而充电电流可通过一个电阻器进行外部设置。当电池达到4.2V之后，充电电流降至设定值1/10，TP4100将自动终止充电。TP4100的放电管理包含了欠压保护、过充保护、输出短路保护、输出过流保护、芯片过温保护以及多种保护后的延时自激活恢复，其他特点包括充电电流监控器、欠压闭锁、自动再充电和两个用于指示充电状态引脚（TP4101有一个充电指示状态引脚）。TP4100采用8引脚DFN3×3封装，充电电流范围3mA - 1000mA。TP4101采用6引脚TSOT23封装，充电电流范围3mA - 600mA。TP4102采用8引脚DFN2×2封装，充电电流范围3 - 1000mA。
商品特性
- 首创5V电源反接保护（需接0.3Ω的耗散电阻）
- 兼容3mA - 1000mA的可编程充电电流
- 锂电池正负极反接保护
- 涓流 - 恒定电流 - 恒定电压三段式充电
- 充电模式电源功率自适应
- 精度达到1±1%的4.2V预设充电电压
- 最高输入可达8V
- 20%恒流预充电
- C/10充电终止
- 充电待机模式下的电源电流80μA
- 放电模式下BAT待机电流4μA
- 电池2.7V欠压保护停机，充电自恢复
- 过充保护，输出短路保护，输出过流保护
- 保护后，8秒左右后，自恢复
- 多种封装DFN3×3 - 8/TSOT23 - 6/DFN2×2 - 8
应用领域
- 微型锂电池设备
- 可穿戴锂电池设备
- 高集成度锂电池设备
- 锂电池便携设备
