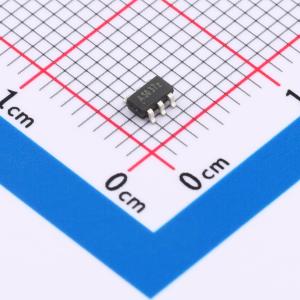

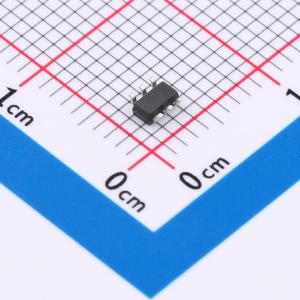

温馨提醒：图片仅供参考，商品以实物为准
MP1470-MS
高效降压型DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MP1470-MS 是一款高效率的降压型DC/DC转换器,可在宽负载范围内保持高效率。该器件支持PWM和PFM模式切换控制,具有2A输出电流和4.5V至21V的输入电压范围。它集成了内部补偿,支持低ESR陶瓷输出电容器,并具有多种保护功能,如过流保护、热关断和软启动。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MP1470-MS
- 商品编号
- C30197556
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.0428克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~21V | |
| 输出电流 | 2A | |
| 开关频率 | 400kHz~580kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP1470 - MS 是一款高度集成的高效 2A 同步整流降压转换器。MP1470 - MS 在较宽的输出电流负载范围内均能高效运行。 该器件提供两种工作模式，即 PWM 控制和 PFM 模式开关控制，可在更宽的负载范围内实现高效率。 MP1470 - MS 仅需少量易于获取的标准外部元件，采用 6 引脚 SOT - 23 封装，符合 RoHS 标准。
商品特性
- 高效率：高达 96%
- 500KHz 工作频率
- 2A 输出电流
- 无需肖特基二极管
- 4.5V 至 21V 输入电压范围
- 0.8V 参考斜率补偿电流模式控制，具备出色的线路和负载瞬态响应
- 集成内部补偿
- 使用低 ESR 陶瓷输出电容时性能稳定
- 具备打嗝模式过流保护
- 热关断功能
- 浪涌电流限制和软启动功能
- 采用 SOT - 23 - 6 封装
- 工作温度范围：-40℃ 至 +85℃
应用领域
- 分布式电源系统
- 数字机顶盒
- 平板电视和显示器
- 无线和 DSL 调制解调器
- 笔记本电脑
