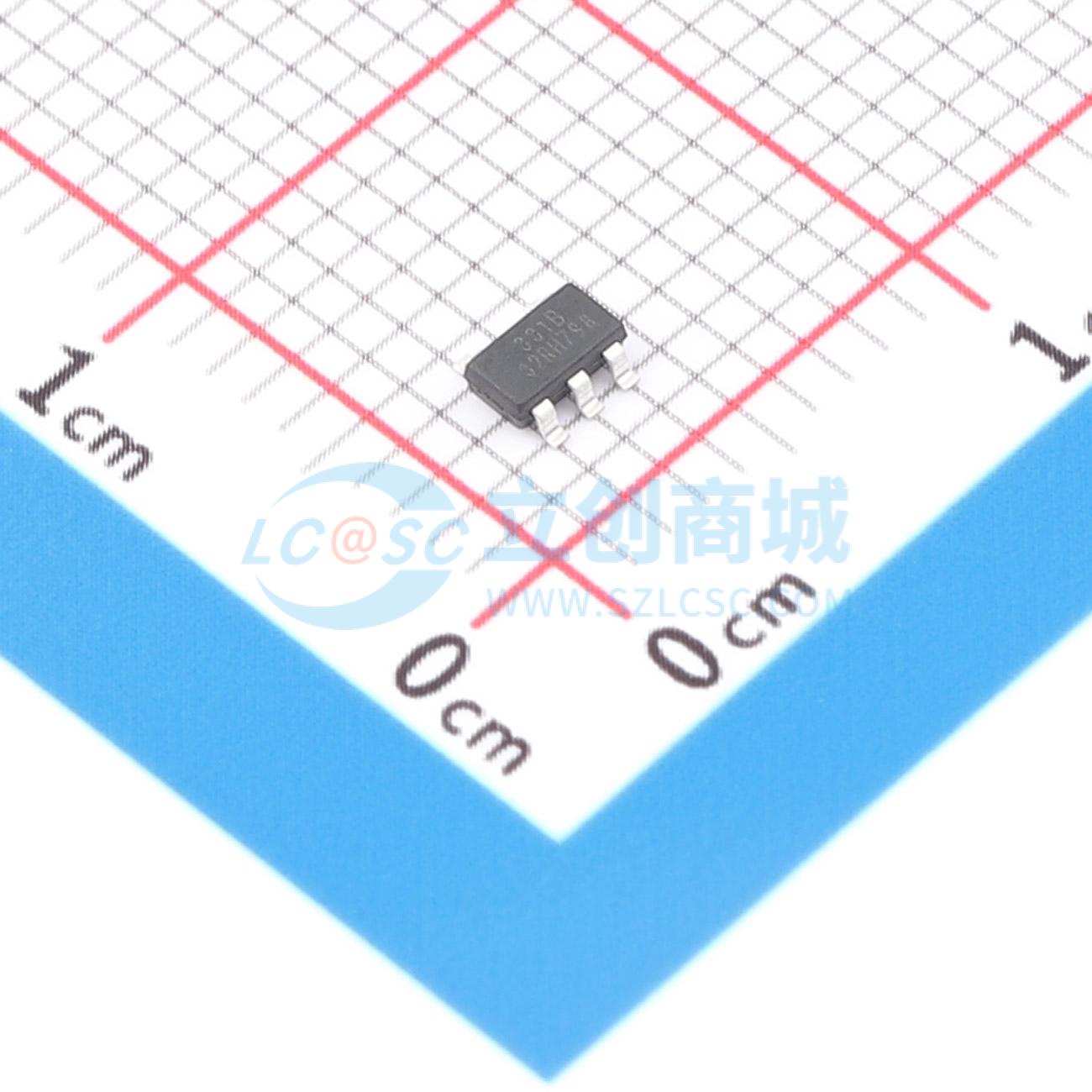

温馨提醒：图片仅供参考，商品以实物为准

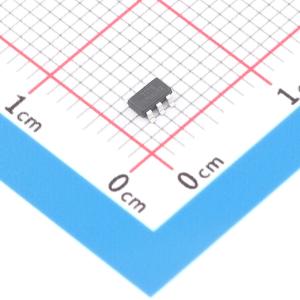

AP331AWRG-7-MS
比较器
- 描述
- 此款比较器芯片，它的关键特性高精度、具有低噪声特性、低功耗、被广泛应用于：电源管理和电池管理、消费电子产品、医疗设备、信号处理、通信系统等，它的高速响应和低输入偏置电流使其在处理快速变化信号的场合中表现出色
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- AP331AWRG-7-MS
- 商品编号
- C30200458
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.041338克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 单路 | |
| 输入失调电压(Vos) | 2mV | |
| 输入偏置电流(Ib) | 1nA | |
| 传播延迟(tpd) | 485ns | |
| 共模抑制比(CMRR) | - | |
| 输出类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出模式 | TTL；CMOS | |
| 静态电流(Iq) | 75uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 3V~32V | |
| 双电源(Vee ~ Vcc) | 1.5V~16V；1.5V~16V | |
| 输入失调电流(Ios) | 1nA | |
| 功能特性 | - |
商品概述
该器件是一款用于集成电路的电压比较器，具备低偏移电压、高电源电压能力、低电源电流、低传播延迟、宽温度范围和高静电放电性能。芯片支持单电源和双电源供电；对于双电源，供电电压范围为±1.5V至±16V，且电源电压至少比输入共模电压高1.5V。输出兼容TTL和CMOS逻辑电平，漏极电流不受电源电压影响。输出可连接至其他漏极开路输出以实现“线与”功能。该器件采用绿色SOT23-5封装，工作环境温度范围为-25°C至+85°C。
商品特性
- 宽电源范围：3V至32V
- 低输入偏移：2mV（典型值）
- 低静态电流：75μA（在Vs=5V时）
- 低输入偏置电流：100nA
- 输入共模电压范围包含地
- 漏极开路输出
- 快速响应时间
- 小型封装：SOT23-5
应用领域
- 滞回比较器
- 工业自动化与控制
- 仪器仪表
