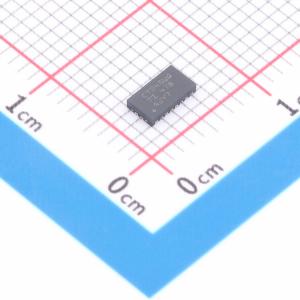

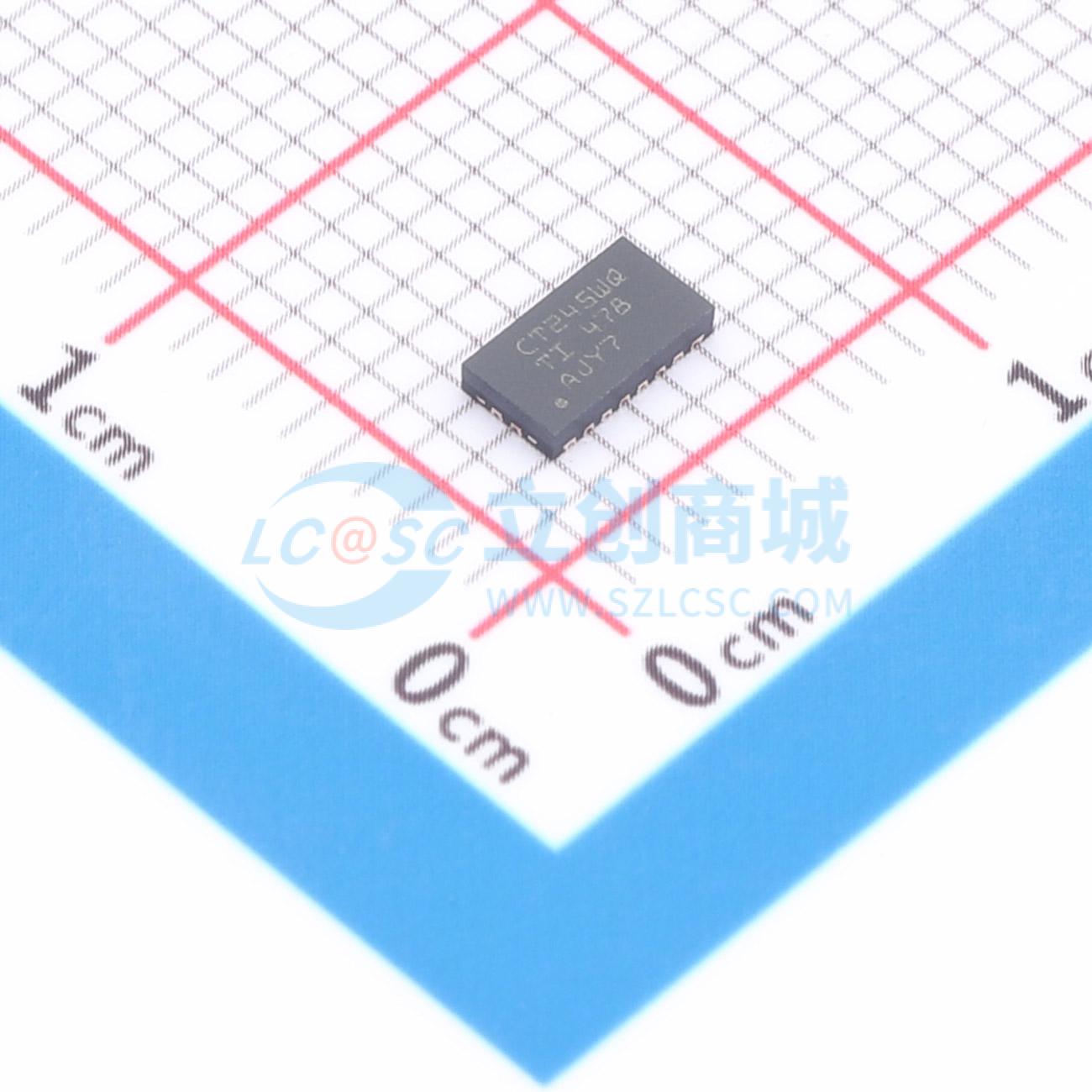

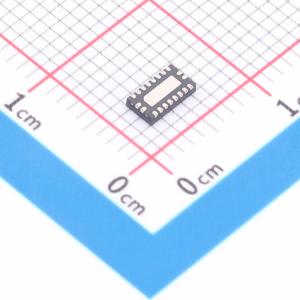

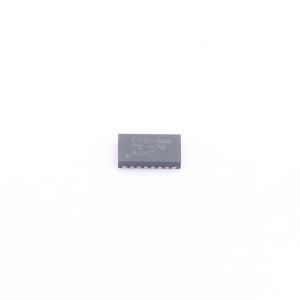

SN74ACT245WRKSRQ1

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: SN74ACT245WRKSRQ1
商品编号: C30197901
商品封装: VQFN-20(2.5x4.5)
包装方式: 编带
商品毛重: 0.264克(g)

商品参数

商品概述

SN74ACT245-Q1是一款面向汽车应用的带有三态输出的八进制总线收发器，包含八个独立的逻辑收发器，共享输出使能(OE)和方向控制(DIR)。所有八个通道都由方向(DIR)引脚和输出使能(OE)引脚控制。每个收发器包含一个方向从Ax到Bx的缓冲器和一个方向从Bx到Ax的缓冲器，始终至少有一个输出处于禁用状态。方向(DIR)引脚控制激活的缓冲器，未激活缓冲器的输出置于高阻态。输出使能(OE)控制器件内的所有输出。

商品特性

AEC-Q100认证，适用于汽车应用
器件温度等级1，工作温度范围-40℃ 至 +125℃
器件HBM ESD分类等级为2
器件CDM ESD分类等级为C4B
提供可焊侧翼QFN封装
工作电压范围为4.5V 至 5.5V
TTL兼容输入
5V条件下支持连续±24mA输出驱动
5V条件下短脉冲支持最高±75mA输出驱动
可驱动50Ω传输线
运行速度快，最大传输延迟为10ns (VCC=5V, CL=50pF)

应用领域

驱动指示灯LED
重驱动数字信号
驱动传输线
控制器复位期间保持信号

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	TTL兼容CMOS
	输出类型	三态
	工作电压	4.5V~5.5V
	元件数	1
	每个元件位数	8
	通道类型	双向

	属性	参数值
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	系列	74ACT
	工作温度	-40℃~+125℃
	静态电流(Iq)	80uA
	传播延迟(tpd)	8ns@5V,50pF
