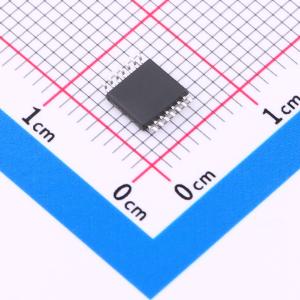

温馨提醒：图片仅供参考，商品以实物为准
OPA4348AIPWR-MS
低功耗运算放大器
- 描述
- 此款运算放大器，采用TSSOP-14封装，它的特点低噪声，低功耗，仅为2pA,被广泛应用于音频前置放大器、精密测量设备、数据采集系统、传感器接口以及需要高质量信号放大的任何场合。由于其出色的性能指标，它在专业音频设备、实验室仪器和高端消费电子产品中都有广泛应用。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- OPA4348AIPWR-MS
- 商品编号
- C30200454
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.1532克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 最大电源宽度(Vdd-Vss) | 6V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 1.8uV/℃ | |
| 压摆率(SR) | 1V/us | |
| 输入偏置电流(Ib) | 5pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1pA | |
| 输入电压噪声密度(eN) | 65nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 28uA | |
| 输出电流 | 45mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 1.8V~5.5V | |
| 双电源电压(Vee~Vcc) | -750mV~2.75V |
商品概述
OPA4348AIDR - MS/OPA4348AIPWR - MS是通用型、低失调、高频响应且低功耗的运算放大器。它具有1MHz的出色带宽、1V/μs的压摆率，在5V电压下每个放大器的静态电流为28μA，可应用于广泛的领域。该运算放大器旨在为低电压和低功耗系统提供最佳性能，其输入共模电压范围包含地，最大输入失调电压为3mV，能为重载提供轨到轨输出摆幅。该系列运算放大器在1.5V至5.5V的单电源或双电源供电下，可在 - 40℃至 + 125℃的全温度范围内正常工作。OPA4348AIDR - MS/OPA4348AIPWR - MS器件是低功耗、单位增益稳定、轨到轨的运算放大器，工作在1.8V至5.5V（±0.9V至±2.75V）的单电源电压范围内，6V（绝对最大值）的高电源电压会永久损坏放大器。轨到轨输入和输出摆动显著增加了动态范围，特别是在低电源应用中。良好的布局实践要求在电源引脚处紧密连接一个0.1μF的电容器。OPA4348AIDR - MS/OPA4348AIPWR - MS器件具有内部相位反转保护功能，许多运算放大器在输入超出线性共模范围时会出现相位反转，而该器件的输入可防止因过大共模电压导致的相位反转，输出电压会被相应的轨限制。
商品特性
- 输入失调电压：1mV（典型值）
- 低电源电流：28μA（Vs = 5V）
- 电源范围：1.8V至5.5V
- 增益带宽：1MHz（Vs = 5V）
- 压摆率：1V/μs（Vs = 5V）
- 轨到轨输入和输出
- 低成本
- 微型封装：SOP - 14、TSSOP - 14
应用领域
- 电池和电源控制
- 音频输出
- 烟雾/气体/环境传感器
- 便携式设备和移动装置
- 传感器接口
- 有源滤波器
- 医疗设备
