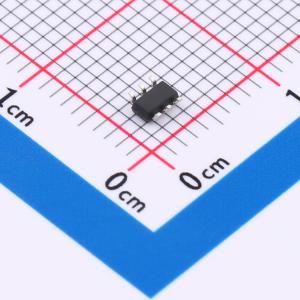

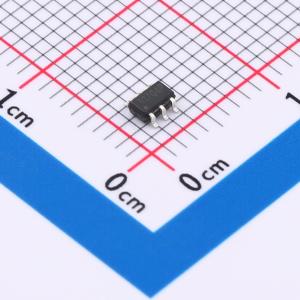

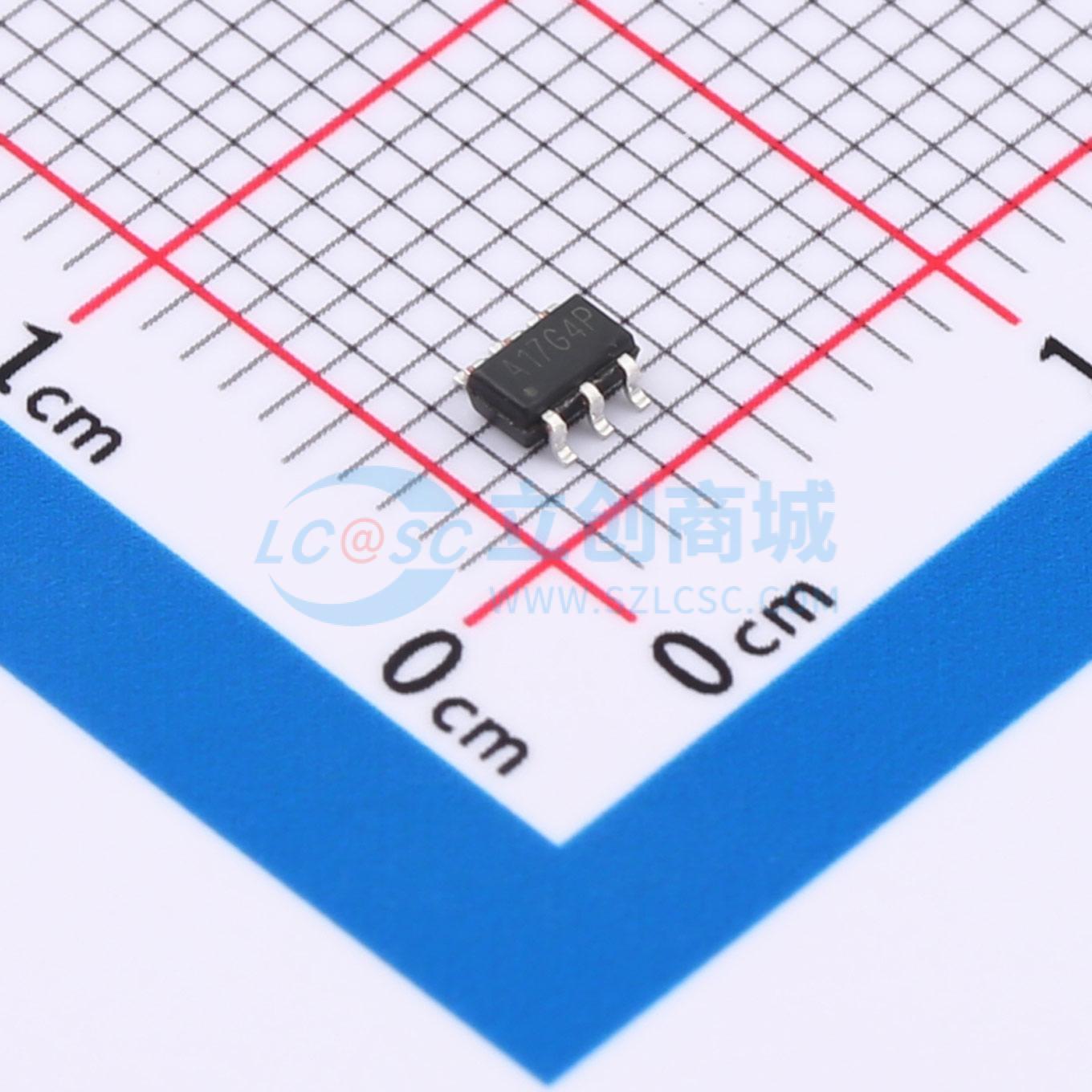

MFP6291LR-G1
高效能DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MFP6291LR-G1是一款高效的DC-DC转换器,适用于低功耗应用。它的工作频率为1.2MHz,支持2.2V到16V的输入电压范围,并提供可调输出电压。该芯片集成了80mΩ的功率MOSFET,具有轻载脉冲频率调制模式、欠压锁定、电流限制和过温保护功能。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MFP6291LR-G1
- 商品编号
- C30197559
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.0411克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.2V~16V | |
| 输出电压 | - | |
| 输出电流 | 2.5A | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 100uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MFP6291LR-G1 是一款固定频率、6 引脚 SOT23 电流模式升压转换器，适用于小型低功耗应用。MFP6291LR-G1 的开关频率为 1.2MHz，允许使用高度为 2mm 或更小的小型低成本电容器和电感器。内部软启动可减小浪涌电流并延长电池寿命。 MFP6291LR-G1 具有轻载时自动切换至脉冲频率调制模式的特性。MFP6291LR-G1 具备欠压锁定、电流限制和热过载保护功能，可防止在输出过载时损坏器件。MFP6291LR-G1 采用小型 6 引脚 SOT-23 封装。
商品特性
- 集成 80mΩ 功率 MOSFET
- 2.2V 至 16V 输入电压
- 1.2MHz 固定开关频率
- 可调过流保护：0.5A ~ 2.5A
- 内部 2.5A 开关电流限制（OC 引脚浮空）
- 可调输出电压
- 内部补偿
- 过压保护
- 最高 20V 输出电压
- 轻载时自动进入脉冲频率调制模式
- 最高 93% 效率
- 采用 6 引脚 SOT23-6 封装
应用领域
- 电池供电设备
- 机顶盒 LCD 偏置电源
- DSL 和电缆调制解调器及路由器
- 由 PCI 或 PCI Express 插槽供电的网卡
