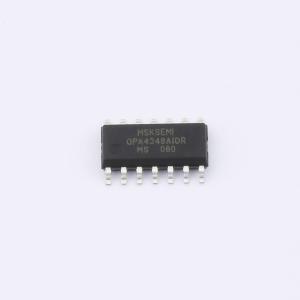

温馨提醒：图片仅供参考，商品以实物为准
OPA4348AIDR-MS
通用型、低失调、高频响应和低功耗运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此款运算放大器，采用SOP-14封装，它的特点低噪声，低功耗，被广泛应用于音频前置放大器、精密测量设备、数据采集系统、传感器接口以及需要高质量信号放大的任何场合。由于其出色的性能指标，它在专业音频设备、实验室仪器和高端消费电子产品中都有广泛应用。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- OPA4348AIDR-MS
- 商品编号
- C30200453
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.2584克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 6V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 1.8uV/℃ | |
| 压摆率(SR) | 1V/us | |
| 输入偏置电流(Ib) | 5pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1pA | |
| 噪声密度(eN) | 65nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 28uA | |
| 输出电流 | 45mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.8V~5.5V | |
| 双电源(Vee~Vcc) | -750mV~2.75V |
商品概述
OPA4348AIDR-MS/OPA4348AIPWR-MS是通用型、低失调、高频响应且低功耗的运算放大器。OPA4348AIDR-MS/OPA4348AIPWR-MS系列放大器具有1MHz的出色带宽、1V/μs的压摆率，在5V电压下每个放大器的静态电流为28μA，可应用于广泛的领域。 OPA4348AIDR-MS/OPA4348AIPWR-MS运算放大器专为在低电压和低功耗系统中实现最佳性能而设计。其输入共模电压范围包含地，最大输入失调电压为3mV。这些器件在重载情况下可实现轨到轨输出摆幅。OPA4348AIDR-MS/OPA4348AIPWR-MS系列运算放大器在1.5V至5.5V的单电源或双电源下，全温度范围-40℃至+125℃内均可正常工作。 OPA4348AIDR-MS/OPA4348AIPWR-MS器件是一种低功耗、单位增益稳定、轨到轨运算放大器，可在1.8V至5.5V（±0.9V至±2.75V）的单电源电压范围内工作。6V（绝对最大值）的高电源电压可能会永久性损坏放大器。轨到轨输入和输出摆动显著增加了动态范围，尤其在低电源应用中。良好的布局规范要求在电源引脚处紧密连接一个0.1μF的电容。 OPA4348AIDR-MS/OPA4348AIPWR-MS器件具有内部反相保护功能。许多运算放大器在输入超出线性共模范围时会出现反相现象。这种情况在同相电路中最为常见，当输入超出指定的共模电压范围时，会导致输出反相至相反的轨电压。OPA4348AIDR-MS/OPA4348AIPWR-MS的输入可防止因共模电压过高而导致的反相。相反，适当的轨电压会限制输出电压。
商品特性
- 输入失调电压：1mV（典型值）
- 低电源电流：28μA（Vs = 5V）
- 电源范围：1.8V至5.5V
- 增益带宽：1MHz（Vs = 5V）
- 压摆率：1V/μs（Vs = 5V）
- 轨到轨输入和输出
- 低成本微型封装：SOP - 14、TSSOP - 14
应用领域
- 电池和电源控制
- 音频输出
- 烟雾/气体/环境传感器
- 便携式设备和移动装置
- 传感器接口
- 有源滤波器
- 医疗设备
