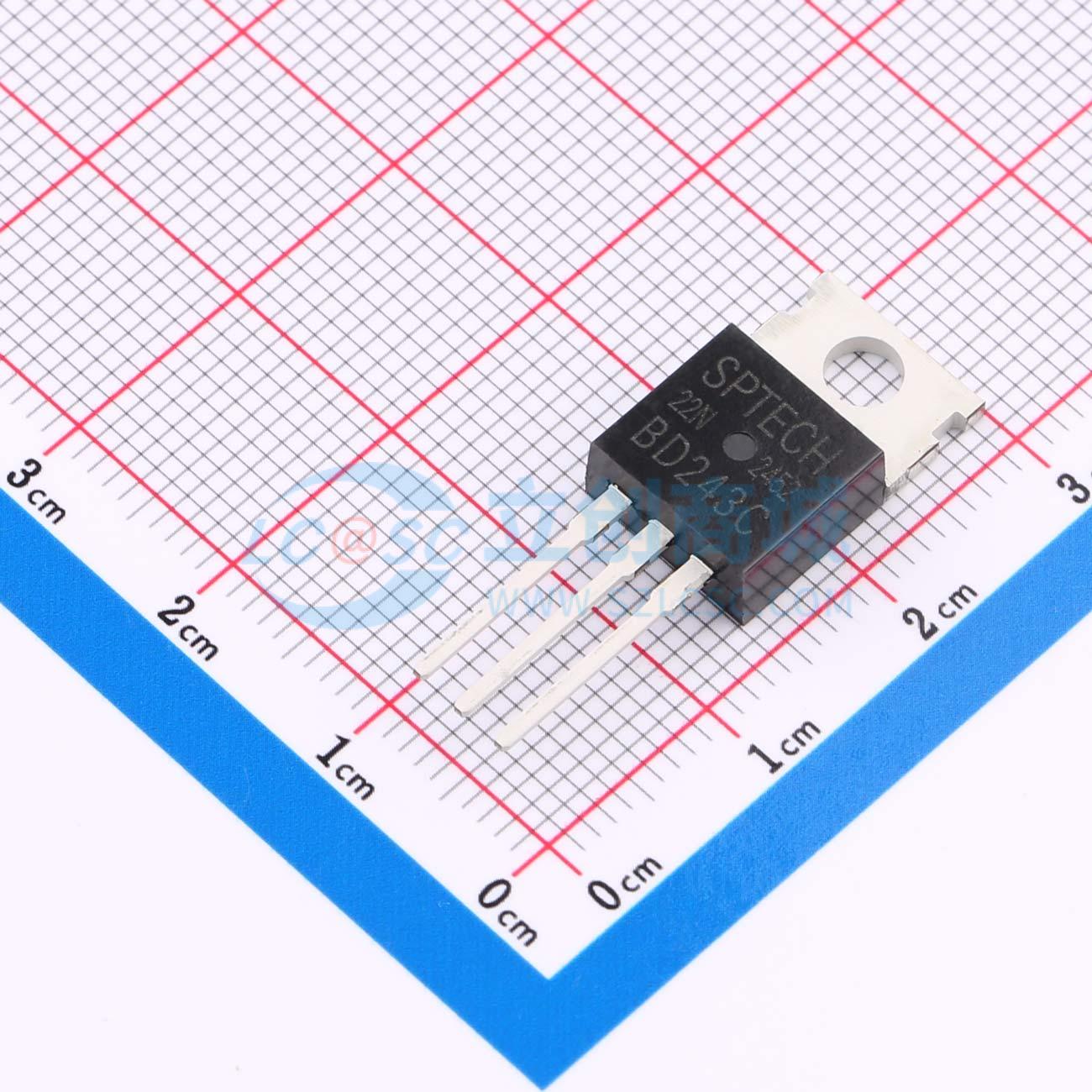

温馨提醒：图片仅供参考，商品以实物为准
BD243C
NPN 电流:6A 电压:100V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 应用·设计用于通用功率放大器和开关应用
- 品牌名称
- SPTECH(深圳质超)
- 商品型号
- BD243C
- 商品编号
- C2907741
- 商品封装
- TO-220C
- 包装方式
- 管装
- 商品毛重
- 2.78克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 6A | |
| 集射极击穿电压(Vceo) | 100V | |
| 耗散功率(Pd) | 65W | |
| 直流电流增益(hFE) | 30@300mA,4V |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 3MHz | |
| 集电极截止电流(Icbo) | 400uA | |
| 集射极饱和电压(VCE(sat)) | 1.5V@6A,1A | |
| 工作温度 | - | |
| 射基极击穿电压(Vebo) | 5V |
商品概述
- 直流电流增益 - h_FE = 30（最小值）@ I_C = 0.3A
集电极 - 发射极维持电压
- VCEO(SUS) = 45V（最小值） - BD243；60V（最小值） - BD243A
- 80V（最小值） - BD243B；100V（最小值） - BD243C
- 与BD244/A/B/C型号互补
应用领域
- 设计用于通用功率放大器和开关应用
