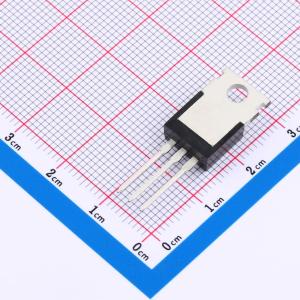

温馨提醒：图片仅供参考，商品以实物为准
BU806
NPN 400V 8A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ·设计用于电视和CRT的水平偏转电路。
- 品牌名称
- SPTECH(深圳质超)
- 商品型号
- BU806
- 商品编号
- C2907754
- 商品封装
- TO-220C
- 包装方式
- 管装
- 商品毛重
- 2.84克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿管 | |
| 类型 | NPN | |
| 集射极击穿电压(Vceo) | 400V | |
| 集电极电流(Ic) | 8A | |
| 耗散功率(Pd) | 60W | |
| 集电极截止电流(Icbo) | 100uA | |
| 集射极饱和电压(VCE(sat)) | 1.5V@5A,50mA |
| 属性 | 参数值 | |
|---|---|---|
| 直流电流增益(hFE) | - | |
| 特征频率(fT) | - | |
| 射基极击穿电压(Vebo) | 6V | |
| 基极-发射极饱和电压(VBE(sat)) | 2.4V | |
| 基极-发射极导通电压(VBE(on)) | - | |
| 工作温度 | -65℃~+150℃ |
商品概述
- 高电压：VCEV = 400 V（最小值）
- 低饱和电压：在 IC = 5A 时，VCE(sat) = 1.5V（最大值）
应用领域
- 专为电视和阴极射线管（CRT）的水平偏转电路设计。
