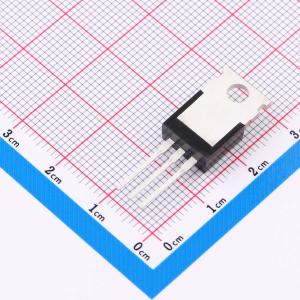

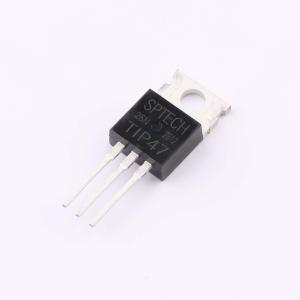

温馨提醒：图片仅供参考，商品以实物为准
TIP47
NPN 电流:1A 电压:250V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ·设计用于通用放大器和低频开关的应用。
- 品牌名称
- SPTECH(深圳质超)
- 商品型号
- TIP47
- 商品编号
- C2907762
- 商品封装
- TO-220C
- 包装方式
- 管装
- 商品毛重
- 2.82克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 1A | |
| 集射极击穿电压(Vceo) | 250V | |
| 直流电流增益(hFE) | 150@300mA,10V |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 10MHz | |
| 集电极截止电流(Icbo) | 1mA | |
| 集射极饱和电压(VCE(sat)) | 1V@1A,200mA | |
| 射基极击穿电压(Vebo) | 5V |
商品概述
- 直流电流增益 - hFE = 30 ~ 150 @ IC = 0.3 A
- 集电极 - 发射极维持电压：VCEO(SUS) = 250V(最小值)
应用领域
- 适用于市电供电音频输出放大器、开关模式电源驱动器及其他开关应用
