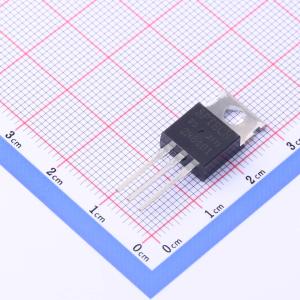

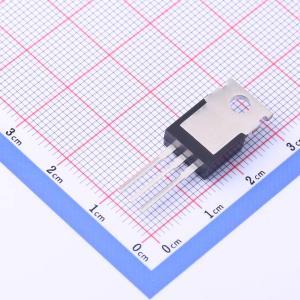

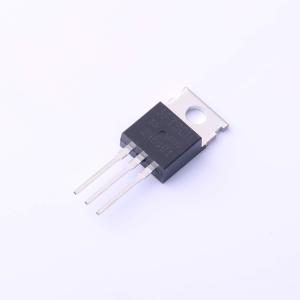

温馨提醒：图片仅供参考，商品以实物为准
2N6491
PNP 电流:15A 电压:80V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 设计用于通用放大器和开关应用
- 品牌名称
- SPTECH(深圳质超)
- 商品型号
- 2N6491
- 商品编号
- C2907777
- 商品封装
- TO-220C
- 包装方式
- 管装
- 商品毛重
- 2.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | PNP | |
| 集电极电流(Ic) | 15A | |
| 集射极击穿电压(Vceo) | 80V | |
| 耗散功率(Pd) | 75W | |
| 直流电流增益(hFE) | 150@5A,4V | |
| 特征频率(fT) | 5MHz |
| 属性 | 参数值 | |
|---|---|---|
| 集电极截止电流(Icbo) | 1mA | |
| 集射极饱和电压(VCE(sat)) | 3.5V@15A,5A | |
| 工作温度 | - | |
| 射基极击穿电压(Vebo) | 5V | |
| 数量 | - | |
| 配置 | - |
商品概述
- 直流电流增益指定至15安培
- 集电极直流电流为 -5.0A 时，共发射极静态电流放大系数hFE为20 - 150
- 集电极直流电流为 -5A 时，hFE最小值为5.0
- 集电极 - 发射极维持电压
- 集电极 - 发射极维持电压VCEO(SUS)最小值为 -80Vdc
- 与2N6488型互补
应用领域
- 适用于通用放大器和开关应用
