温馨提醒：图片仅供参考，商品以实物为准

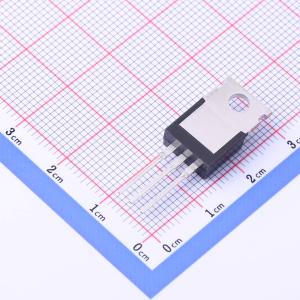

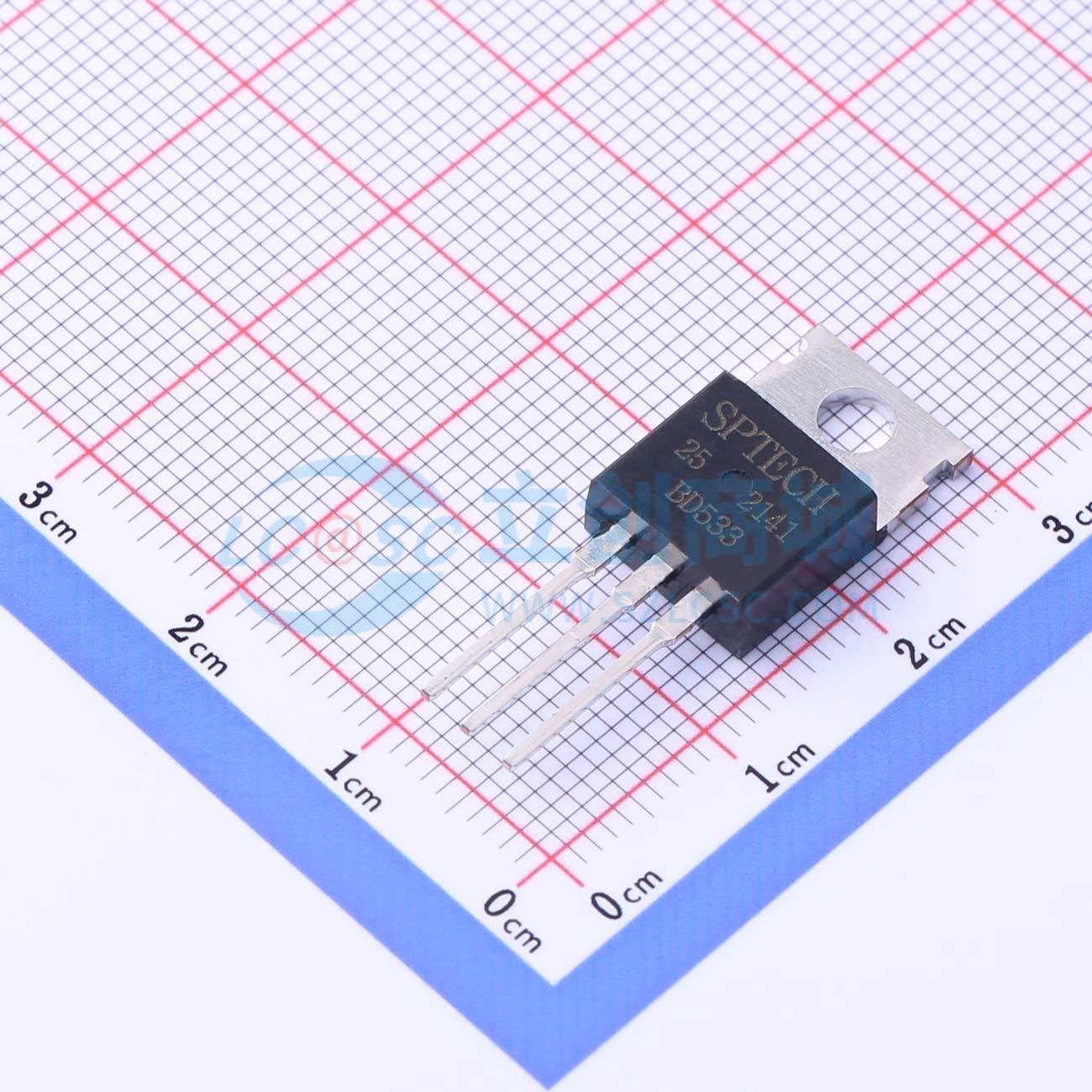

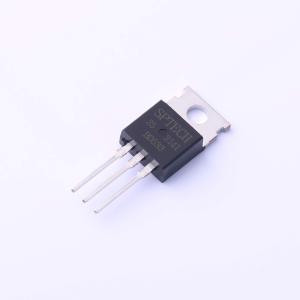

BD533
NPN 电流:8A 电压:45V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 应用程序·设计用于中功率线性和开关应用程序
- 品牌名称
- SPTECH(深圳质超)
- 商品型号
- BD533
- 商品编号
- C2907780
- 商品封装
- TO-220C
- 包装方式
- 管装
- 商品毛重
- 2.78克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 8A | |
| 集射极击穿电压(Vceo) | 45V | |
| 耗散功率(Pd) | 50W | |
| 直流电流增益(hFE) | 40 |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 12MHz | |
| 集电极截止电流(Icbo) | 100uA | |
| 集射极饱和电压(VCE(sat)) | 800mV | |
| 工作温度 | - | |
| 射基极击穿电压(Vebo) | 5V | |
| 数量 | 1个NPN |
商品概述
- 直流电流增益 - : hFE = 40（集电极电流IC = 0.5 A时）
- 集电极 - 发射极维持电压 - : VCEO(SUS) = 45 V（最小值）
- 与BD534型号互补
应用领域
- 专为中功率线性和开关应用设计。
