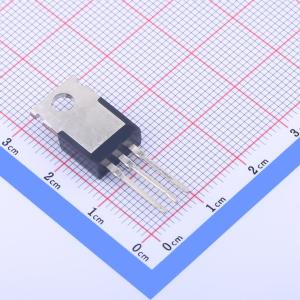

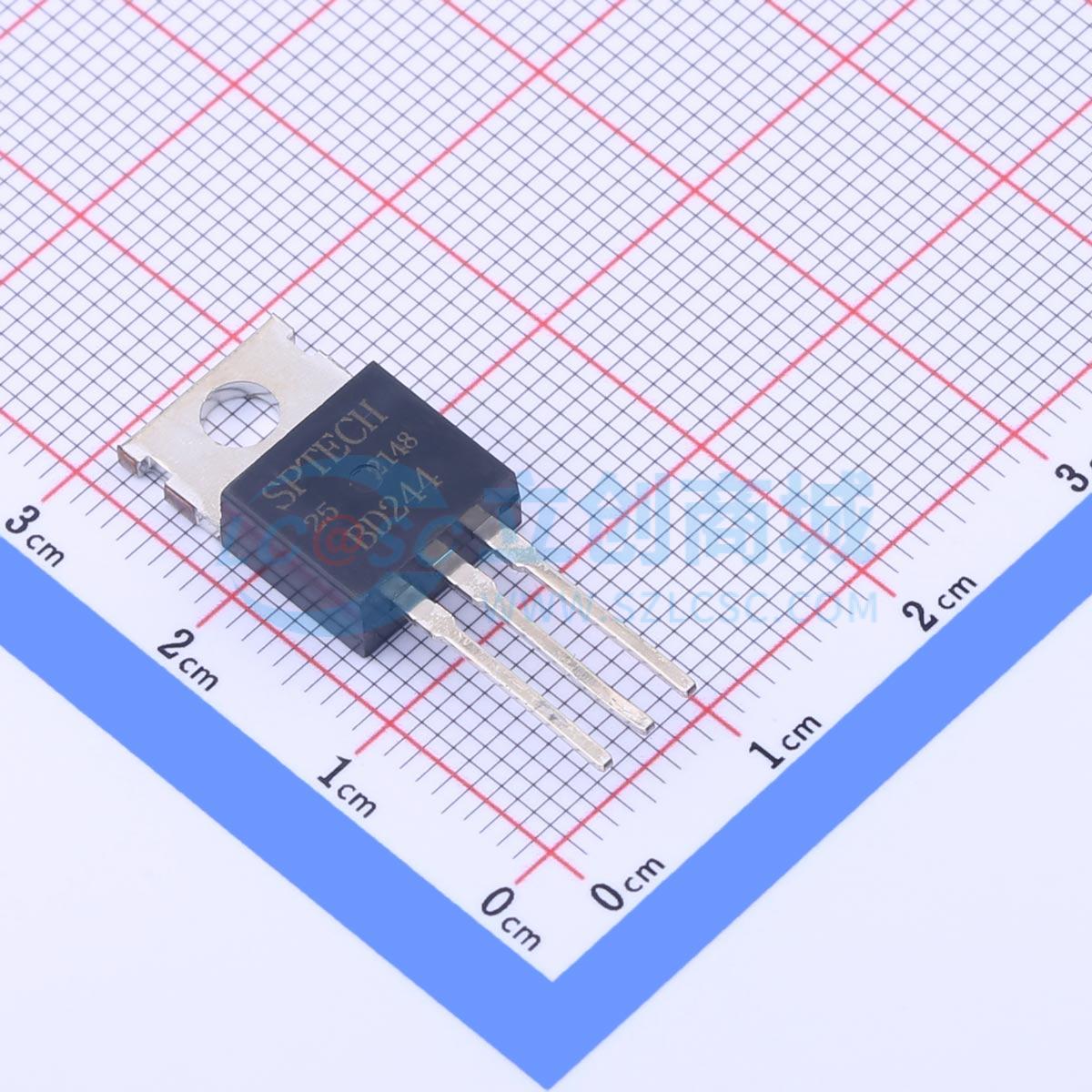

BD244
PNP 电流:6A 电压:45V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 应用·设计用于通用功率放大器和开关应用
- 品牌名称
- SPTECH(深圳质超)
- 商品型号
- BD244
- 商品编号
- C2907764
- 商品封装
- TO-220C
- 包装方式
- 管装
- 商品毛重
- 2.82克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | PNP | |
| 集电极电流(Ic) | 6A | |
| 集射极击穿电压(Vceo) | 45V | |
| 直流电流增益(hFE) | 30@300mA,4V | |
| 特征频率(fT) | 3MHz |
| 属性 | 参数值 | |
|---|---|---|
| 集电极截止电流(Icbo) | 400uA | |
| 集射极饱和电压(VCE(sat)) | 1.5V@6A,1A | |
| 工作温度 | - | |
| 数量 | 1个PNP | |
| 配置 | 独立式 |
商品概述
- 直流电流增益 - hFE = 30（最小值），@ IC = -0.3A
- 集电极 - 发射极维持电压：
- VCEO(SUS) = -45V（最小值） - BD243；-60V（最小值） - BD243A
- -80V（最小值） - BD243B；-100V（最小值） - BD243C
- 与BD243/A/B/C型号互补
应用领域
- 设计用于通用功率放大器和开关应用
