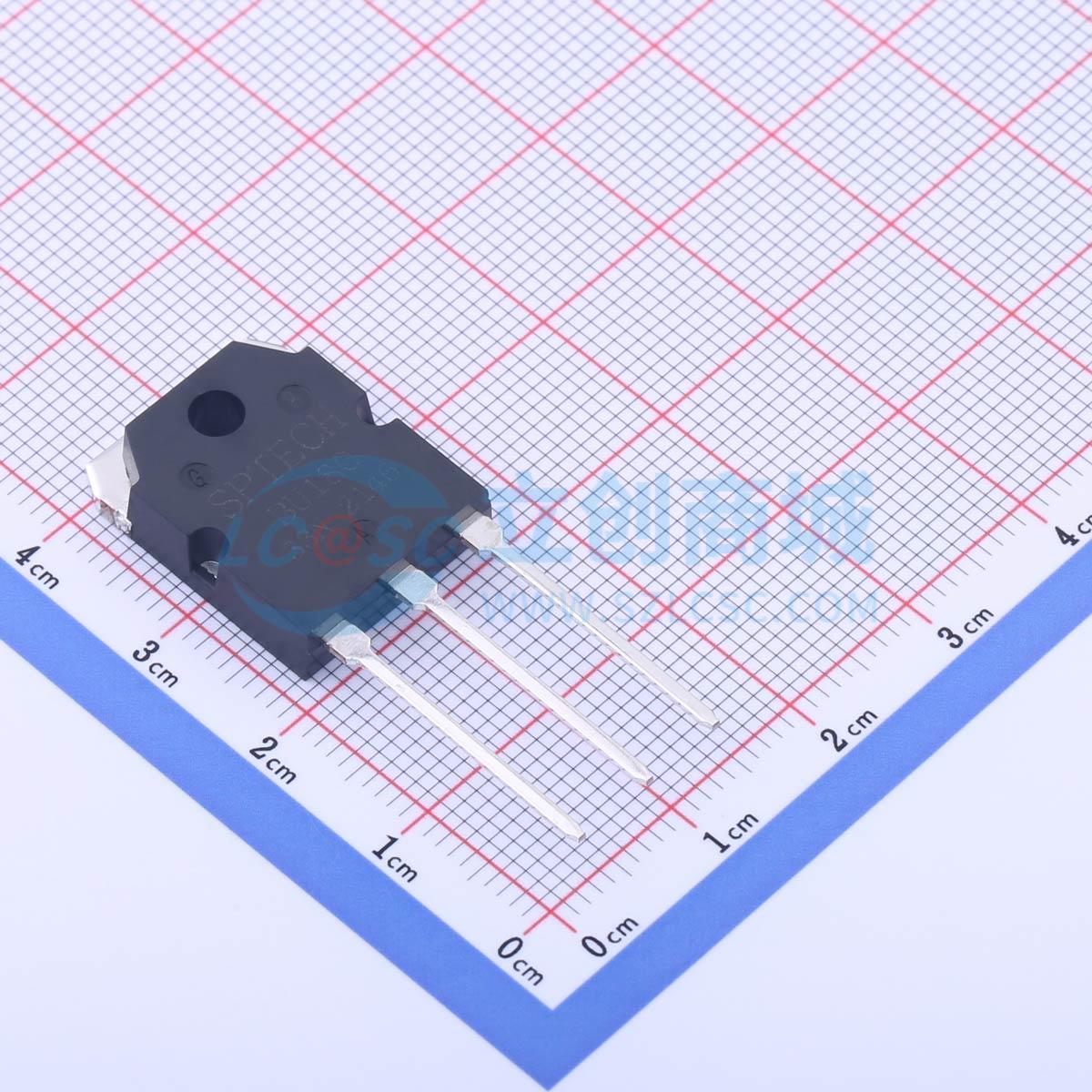

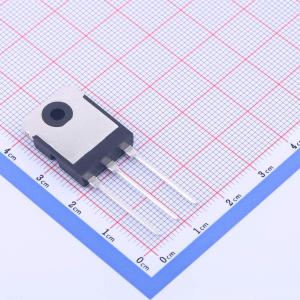

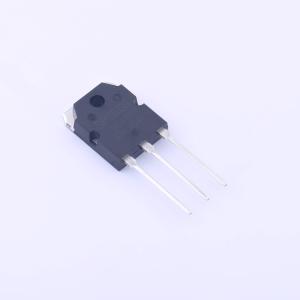

温馨提醒：图片仅供参考，商品以实物为准
BU180
硅NPN达林顿功率晶体管，适用于开关电源应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 应用·适用于线路操作开关模式应用，例如：开关调节器、逆变器、电磁阀和继电器驱动器
- 品牌名称
- SPTECH(深圳质超)
- 商品型号
- BU180
- 商品编号
- C2907896
- 商品封装
- TO-3PN
- 包装方式
- 管装
- 商品毛重
- 6.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿管 | |
| 类型 | NPN | |
| 集射极击穿电压(Vceo) | 200V | |
| 集电极电流(Ic) | 10A | |
| 耗散功率(Pd) | 50W | |
| 集电极截止电流(Icbo) | 1mA | |
| 集射极饱和电压(VCE(sat)) | 1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 直流电流增益(hFE) | 200 | |
| 特征频率(fT) | - | |
| 射基极击穿电压(Vebo) | 8V | |
| 基极-发射极饱和电压(VBE(sat)) | 2V | |
| 基极-发射极导通电压(VBE(on)) | - | |
| 工作温度 | -55℃~+150℃ |
商品概述
- 集电极电流 = 10 A
- 直流电流增益：hFE = 200（最小值）@ IC = 5A
- 低集电极饱和电压
应用领域
- 专为线路供电的开关模式应用而设计，例如：
- 开关稳压器
- 逆变器
- 螺线管和继电器驱动器
