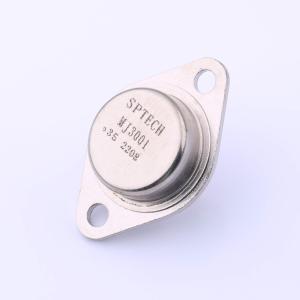

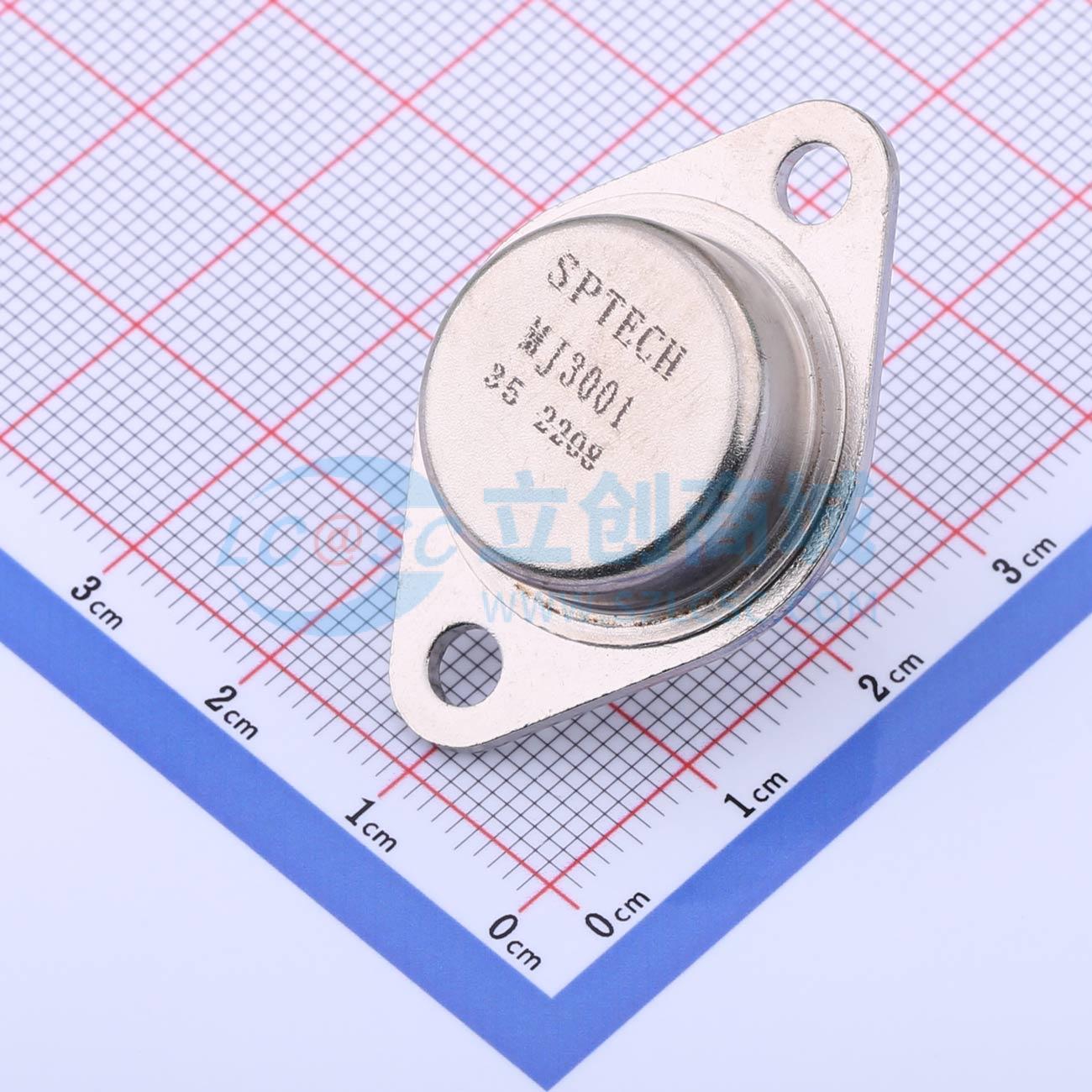

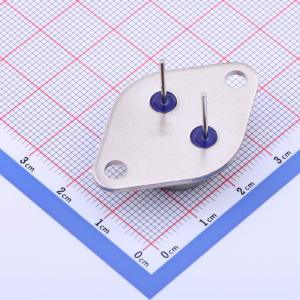

MJ3001
NPN 80V 10A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ·设计用于补充通用放大器应用中的输出设备。
- 品牌名称
- SPTECH(深圳质超)
- 商品型号
- MJ3001
- 商品编号
- C2908017
- 商品封装
- TO-3
- 包装方式
- 托盘
- 商品毛重
- 12.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿管 | |
| 类型 | NPN | |
| 集射极击穿电压(Vceo) | 80V | |
| 耗散功率(Pd) | 150W | |
| 集电极电流(Ic) | 10A |
| 属性 | 参数值 | |
|---|---|---|
| 集电极截止电流(Icbo) | 1mA | |
| 集射极饱和电压(VCE(sat)) | 4V | |
| 工作温度 | -55℃~+200℃ | |
| 射基极击穿电压(Vebo) | 5V | |
| 基极-发射极导通电压(VBE(on)) | 3V |
商品概述
内置基极 - 发射极并联电阻 • 高直流电流增益 - h_FE = 1000（最小值）@ I_C = 5 A 集电极 - 发射极击穿电压 V_(BR)CEO = 80 V（最小值）
- 与 PNP 型 MJ2501 互补
应用领域
-设计用作互补通用放大器应用中的输出器件。
