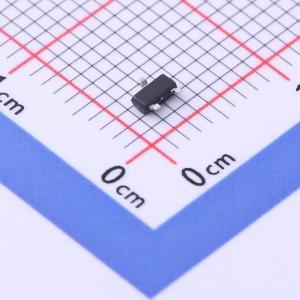

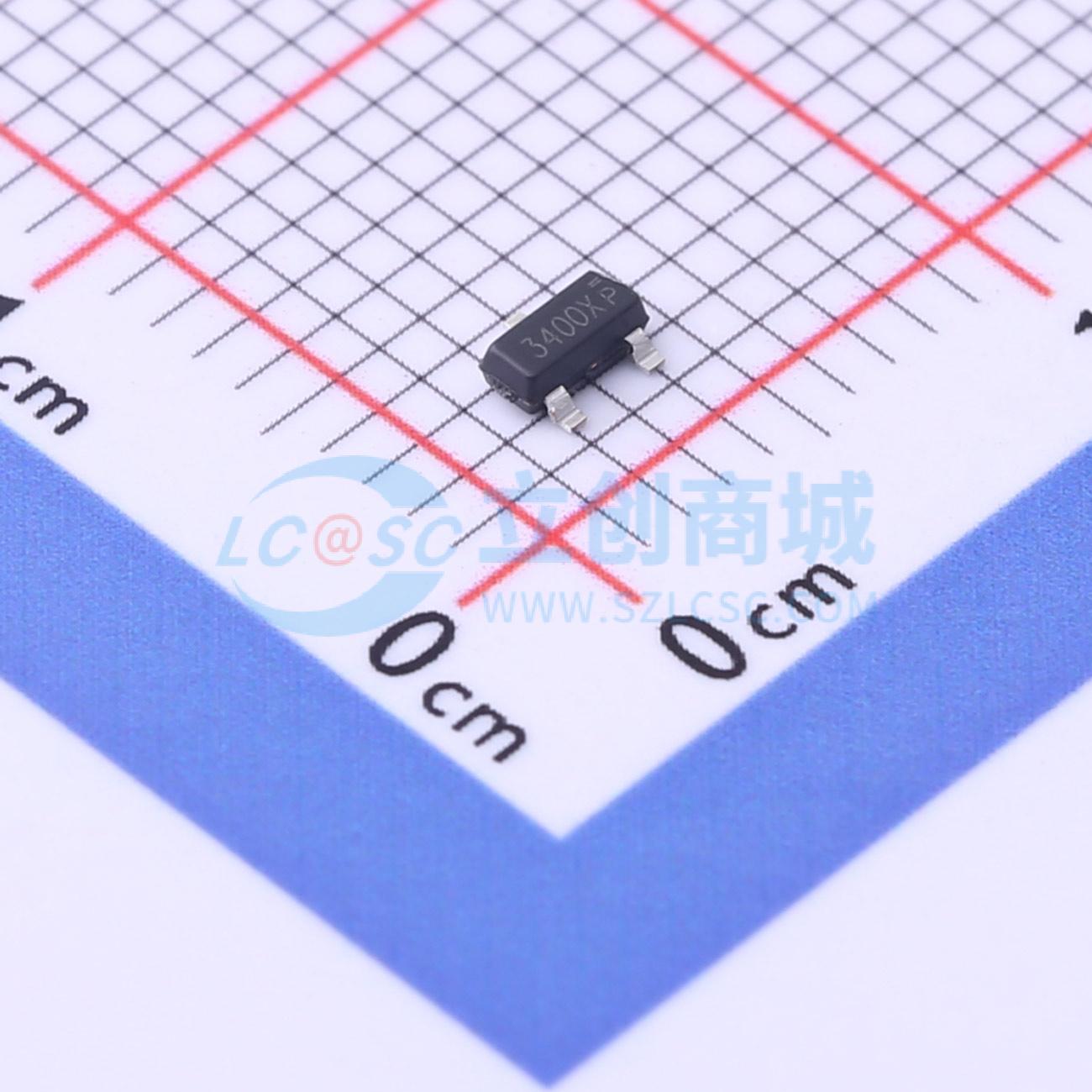

温馨提醒：图片仅供参考，商品以实物为准
NCE3400X
1个N沟道 耐压:30V 电流:5.1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并能在低至2.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE3400X
- 商品编号
- C2908041
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.051克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 5.1A | |
| 导通电阻(RDS(on)) | 55mΩ@2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 1.3W | |
| 阈值电压(Vgs(th)) | 1.2V | |
| 栅极电荷量(Qg) | 9.3nC@4.5V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
商品特性
- VDS = 30V, ID = 5.1A
- RDS(ON) < 55 m Ω(@ VGS = 2.5 V)
- RDS(ON) < 39 m Ω(@ VGS = 4.5 V)
- RDS(ON) < 33 m Ω(@ VGS = 10 V)
- 高功率和电流处理能力
- 符合无铅产品要求
- 表面贴装封装
应用领域
- 电池保护
- 开关应用
- PWM应用
- 负载开关
- 电源管理
