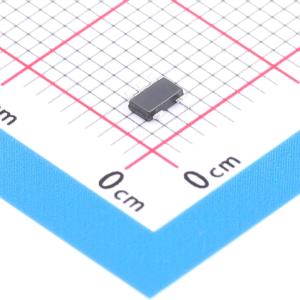

温馨提醒：图片仅供参考，商品以实物为准
SGM6013-3.3YTN5G/TR
1.6MHz 800mA 同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SGM6013是一款1.6MHz的恒定频率、同步降压开关调节器,能够从2.5V到5.5V的输入电压提供800mA的负载电流。输出电压可以低至0.6V,具有高效率、低静态电流和关断电流,适用于便携式设备。
- 品牌名称
- SGMICRO(圣邦微)
- 商品型号
- SGM6013-3.3YTN5G/TR
- 商品编号
- C2908141
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | 3.3V | |
| 输出电流 | 800mA | |
| 开关频率 | 1.6MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 30uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
SGM6013是一款1.6MHz、固定频率、电流模式、同步降压开关稳压器。它能在2.5V至5.5V的输入电压下提供800mA的负载电流，输出电压低至0.6V。 高开关频率可使电感和电容的尺寸最小化。集成的功率MOSFET和内部补偿功能使SGM6013易于使用，且能在紧凑空间内实现整体解决方案。 SGM6013还能以100%占空比运行，实现低压差操作，延长便携式系统的电池续航时间。同步架构无需外部肖特基二极管，功率转换效率超90%。轻载时输出纹波电压低，静态电流为30μA，关断电流小于1μA，使SGM6013成为便携式应用的理想电源解决方案。 SGM6013有可调输出电压版本和固定输出电压（1.2V、1.8V、3.3V）版本。采用绿色TSOT - 23 - 5和TDFN - 2×2 - 6L封装。工作温度范围为 - 40℃至 + 85℃。
商品特性
- 高效率：高达95%
- 轻载时30μA低静态电流
- 800mA输出电流
- 输入电压范围：2.5V至5.5V
- 1.2V、1.8V和3.3V固定及可调输出电压
- 0.6V参考电压
- 1.6MHz固定开关频率
- 关断电流小于1μA
- 100%占空比实现最低压差
- 无需外部功率MOSFET和肖特基二极管
- 出色的线性调整率和负载瞬态响应
- 工作温度范围： - 40℃至 + 85℃
- 提供绿色TSOT - 23 - 5和TDFN - 2×2 - 6L封装
应用领域
- GPS
- MP3播放器
- 蜂窝电话、智能手机
- 电子图书阅读器
- 数码相机
- 便携式仪器
- 无线和DSL调制解调器
- 电池供电设备
- 微处理器、DSP电源
