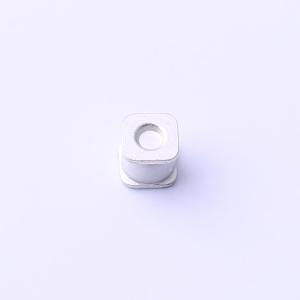

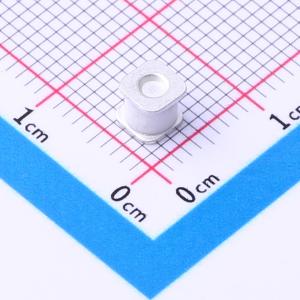

SME75XM

75V 3kA 2端贴片GDT

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 气体放电管 (GDT) 使用密封在陶瓷管中的惰性气体，为电压尖峰提供替代电路路径。陶瓷外壳和镍连接器允许高负载。其采用方形表面贴装封装，有助于简化 PCB 上的拾放过程。该 GDT 系列非常适合宽带设备应用。GDT 的低关态电容与高带宽应用兼容，并且当 GDT 两端的电压变化时，该电容负载值不会改变。专门设计用于在表面贴装应用中保护电气、多媒体和通信设备免受过电压瞬变的影响。
品牌名称: SURGING(绍鑫)
商品型号: SME75XM
商品编号: C2908071
商品封装: SMD,4.2x4mm
包装方式: 编带
商品毛重: 0.59克(g)

商品参数

商品概述

气体放电管（GDT）利用封装在陶瓷管内的惰性气体，为电压尖峰提供一条替代电路路径。陶瓷外壳和镍质连接器可承受高负载。SME气体放电管（GDT）系列的浪涌额定值为3kA（8/20μs）。采用方形表面贴装封装，便于在PCB上进行拾放操作。该GDT系列非常适合宽带设备应用。GDT的低关态电容适用于高带宽应用，且当GDT两端的电压变化时，该电容负载值不会改变。 SME气体放电管（GDT）系列专为表面贴装组装应用中的电气、多媒体和通信设备提供过电压瞬态保护而设计。

商品特性

对快速上升的瞬态信号响应出色
击穿电压稳定
工作频率达GHz
8/20μs脉冲电流能力：3kA
表面贴装封装
无放射性
超低电容（<0.8pF）
符合无铅标准
符合RoHS和REACH标准
尺寸：4.0mm4.2mm4.2mm
存储和工作温度：-40~+90°C

应用领域

有线电视设备
天线
RS 485
电信基站
交流电源干线
电动汽车充电
逆变器/变频驱动器（VFDs）符合IEEE 802.3标准的以太网接口
宽带设备
xDSL、ADSL、ADSL2、VDSL和VDSL2
医疗电子设备
测试设备
通用电信设备、可再生能源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 5 个)

个

起订量：5 个1000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	气体放电管(GDT)
	极数	2
	直流击穿电压(Vdc)	75V
	精度	±20%
	脉冲放电电流	3kA
	极间电容	0.8pF

	属性	参数值
	冲击击穿电压(Vimp)	600V
	工作温度	-40℃~+90℃
	长度	4mm
	宽度	4.2mm
	高度	4.2mm
